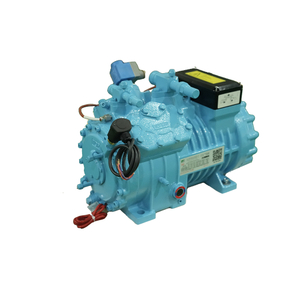

YBF6F-20.2DS อุณหภูมิต่ำ 30 แรงม้าคอมเพรสเซอร์สองขั้นตอน

พารามิเตอร์ทางเทคนิค

BLAIT นำเสนอโซลูชั่นการทำความเย็นระดับอุตสาหกรรมด้วยคอมเพรสเซอร์ YBF6F-20.2DS ออกแบบมาสำหรับสภาพแวดล้อมที่เย็นมากหน่วยสองขั้นตอนนี้ช่วยให้มั่นใจได้ว่าการทำงานที่เสถียรที่อุณหภูมิที่ระเหยได้ต่ำถึง -70 ° C

ข้อกำหนดหลัก
ที่ได้รับการจัดอันดับพลังงาน: 20 hp (15 kW)
ความสามารถในการส่งอากาศ: 73.6 m³/h (แรงดันต่ำ), 36.9 m³/h (แรงดันสูง)
ทำงานบนสารทำความเย็น R22, R404A และ R507A เข้ากันได้กับแหล่งจ่ายไฟ 380-480V/3-phase/50-60Hz

ไฮไลท์ประสิทธิภาพ
ยังคงรักษาความสามารถในการระบายความร้อนจาก 35.5 kW ถึง 4.23 kW (R22/R507A) ข้าม -70 ° C ถึง 30 ° C ระเหย/การกลั่นตัว ระบบหล่อลื่นแบบบังคับช่วยให้การสึกหรอน้อยที่สุดภายใต้ภาระหนัก

คุณสมบัติโครงสร้าง
การกำหนดค่า 6 สูบ (φ70/70x55.0 มม.) พร้อมการกรองน้ำมันสกรูแม่เหล็ก รวมถึงเครื่องทำความร้อนเหวี่ยง (140W) เพื่อป้องกันปัญหาความหนืดของน้ำมันในการเริ่มต้นศูนย์ย่อย

การเชื่อมต่อมาตรฐาน
SL (42 มม.) และพอร์ตก๊าซ DL (35 มม.) 16 อินเทอร์เฟซที่ติดฉลากสำหรับเซ็นเซอร์การควบคุมไฮดรอลิกและการตรวจสอบความดัน การบำรุงรักษาแบบง่ายผ่านพอร์ตเติมน้ำมัน/ท่อระบายน้ำ (ตำแหน่ง 5-6)

ความปลอดภัยในการดำเนินงาน
สูงสุดในปัจจุบันการดำเนินงาน: 37A การป้องกันความร้อนในตัวผ่านเซ็นเซอร์อุณหภูมิไอเสีย (ตำแหน่ง 2) น้ำหนัก: 220 กิโลกรัมพร้อมน้ำมันหล่อลื่นที่เติมไว้ล่วงหน้า

ดาวน์โหลดภาพวาดมิติและตารางประสิทธิภาพเต็มรูปแบบสำหรับการวางแผนการรวมระบบ ติดต่อ BLAIT สำหรับแนวทางปฏิบัติงานเฉพาะของสารทำความเย็น

คุณสมบัติของ YBF6F-20.2DS คอมเพรสเซอร์สองขั้นตอนที่อุณหภูมิต่ำ 30 แรงม้า

YBF6F-20.2DS ที่ยอดเยี่ยมเป็นคอมเพรสเซอร์แบบสองขั้นตอนที่ออกแบบมาสำหรับการใช้งานที่อุณหภูมิต่ำซึ่งมีประสิทธิภาพการใช้พลังงานความทนทานต่อการขยายและการปรับตัว ออกแบบมาสำหรับระบบทำความเย็นในอุตสาหกรรมรองรับอุณหภูมิการระเหยต่ำถึง -70 ° C และรวมส่วนประกอบแบบแยกส่วนสำหรับการบำรุงรักษาที่ง่ายขึ้น

คุณสมบัติที่สำคัญ

1. การบีบอัดแบบสองเวที

• สองขั้นตอนการบีบอัดค่อยๆเพิ่มความดันสารทำความเย็น

• ลดอุณหภูมิการปลดปล่อยและปรับปรุงประสิทธิภาพในสภาพการทำงานที่หลากหลาย

2. การออกแบบประหยัดพลังงาน

• แผ่นวาล์วที่มีประสิทธิภาพสูงทำจากเหล็กสปริงที่ทนต่อแรงกระแทก

• การออกแบบพื้นที่ตายน้อยที่สุดและการกำหนดค่ามอเตอร์ที่ใช้งานหนัก

3. อายุการใช้งาน

• แท่งลูกสูบแรงเสียดทานต่ำ, แหวนลูกสูบชุบโครเมี่ยม, เพลาข้อเหวี่ยงแข็ง

• ปั้มน้ำมันขนาดใหญ่และระบบส่งคืนน้ำมันที่จดสิทธิบัตรช่วยเพิ่มความน่าเชื่อถือ

4. ความเข้ากันได้ของมอเตอร์คู่

• รองรับการกำหนดค่ามอเตอร์สองแบบสำหรับการปรับตัวที่ยืดหยุ่นให้กับความต้องการในการปฏิบัติงาน

5. เสียงรบกวนและการสั่นสะเทือนต่ำ

• การปรับสมดุลมวลที่ดีที่สุดในรุ่น 2/4/6-cylinder ทำให้มั่นใจได้ว่าการทำงานที่ราบรื่น

6. การคุ้มครองความปลอดภัยที่ครอบคลุม

• มาตรฐาน: อุณหภูมิมอเตอร์ (PTC), อุณหภูมิไอเสีย, ลำดับเฟสและการป้องกันการไหลของน้ำมัน

• ตัวเลือก: ความดันน้ำมัน/อุณหภูมิ, แรงดันสูง/ต่ำ, ระดับน้ำมันและการป้องกันการใช้งานของมอเตอร์

7. ระบบหล่อลื่นขั้นสูง

• รวมถึงตัวกรองน้ำมัน, สวิตช์การไหล, ตัวคั่น, เครื่องทำความร้อน, เย็น (ไม่จำเป็น) และตรวจสอบวาล์ว

• ใช้น้ำมัน POE 170/150; ต้องใช้การจัดการอย่างระมัดระวังเนื่องจากคุณสมบัติการดูดความชื้น

8. ระบบ CIC (ไม่บังคับ)

• การฉีดของเหลวอิเล็กทรอนิกส์ช่วยลดอุณหภูมิไอเสียและป้องกันไม่ให้น้ำมันคาร์บอน

9. ช่วงการทำงานที่กว้าง

• เข้ากันได้กับสารทำความเย็น R22, R404A และ R507A

• เหมาะสำหรับอุณหภูมิระเหยระหว่าง -50 ° C และ -70 ° C

10. การออกแบบการบำรุงรักษาแบบแยกส่วน

• ส่วนประกอบที่ง่ายต่อการแทนที่ลดค่าใช้จ่ายในการหยุดทำงานและค่าซ่อม

11. การเลือกวัสดุที่แข็งแกร่ง

• เหล็กสปริงสปริงที่ทนต่อแรงกระแทกและเหล็กโลหะผสมทำให้มั่นใจได้ว่าส่วนประกอบจะยืนยาว




ข้อกำหนดที่สำคัญ

• พลังงานมอเตอร์ : 30 hp / 22 kw

• กระบอกสูบ : 6 (φ82/82 × 55.0 มม.)

• การกระจัด : 101.1 m³/h

• ความจุน้ำมัน : 4.75 L

• แรงดันไฟฟ้า : 380–420V/50Hz หรือ 440–480V/60Hz

• การหล่อลื่น : ปั๊มน้ำมันบังคับ

• น้ำหนัก : 234 กิโลกรัม (ด้วยน้ำมัน)

• เครื่องทำความร้อนเหวี่ยง : 140 วัตต์

คอมเพรสเซอร์นี้รวมวิศวกรรมขั้นสูงเข้ากับการออกแบบที่เน้นผู้ใช้เป็นศูนย์กลางทำให้เหมาะสำหรับการเรียกร้องสภาพแวดล้อมที่อุณหภูมิต่ำ

Zhejiang Briliant Refrigeration Equipment Co., Ltd จุดแข็งของ บริษัท

Zhejiang Briliant Refrigeration Equipment Co., Ltd แสดงให้เห็นถึงความเป็นผู้นำของอุตสาหกรรมผ่านการวิจัยและพัฒนาแบบบูรณาการและระบบการผลิตเทคโนโลยีการผลิตขั้นสูงการจัดการคุณภาพที่ผ่านการรับรองความร่วมมือทางวิชาการโปรโตคอลการทดสอบที่เข้มงวดและนวัตกรรมส่วนประกอบอย่างต่อเนื่อง ด้านล่างนี้มีการขยายรายละเอียดของจุดแข็งหลัก:

1. ระบบ R&D & Der Production แบบบูรณาการ

• รวมการออกแบบการวิจัยและพัฒนาการผลิตและการดำเนินงานการขาย

• ดำเนินงานศูนย์ R&D ในหางโจวโดยมีพนักงานมากกว่า 100 คนรวมถึงนักวิจัยและวิศวกรเฉพาะ 24 คน

• มุ่งเน้นไปที่นวัตกรรมคอมเพรสเซอร์และการเพิ่มประสิทธิภาพกระบวนการ




2. เทคโนโลยีการผลิตที่แม่นยำ

• รักษาสายการผลิตเฉพาะสำหรับการตัดเฉือนร่างกายคอมเพรสเซอร์

• ใช้อุปกรณ์ CNC ที่มีความแม่นยำสูงเพื่อให้ได้ระดับความอดทน± 0.01 มม.

• มั่นใจได้ว่าคุณภาพของผลิตภัณฑ์ที่สอดคล้องกันผ่านกระบวนการประกอบอัตโนมัติ




3. การรับรองอุตสาหกรรม

• ถือใบอนุญาตการผลิตผลิตภัณฑ์อุตสาหกรรมแห่งชาติ (XK06-015-00999)

• ได้รับการรับรองถึง ISO9001 (คุณภาพ), ISO14001 (สิ่งแวดล้อม) และมาตรฐาน ISO45001 (ความปลอดภัย)

• สมาชิกที่ได้รับการยอมรับของ China China Recrrigeration Society (CRS)




4. ความร่วมมือทางวิชาการ

• ร่วมมือกับมหาวิทยาลัย Xi'an Jiaotong ในการเพิ่มประสิทธิภาพโปรไฟล์โรเตอร์สกรู

• ดำเนินการพลวัตการคำนวณของเหลว (CFD) สำหรับการทดสอบประสิทธิภาพของคอมเพรสเซอร์

• แบ่งปันข้อมูล R&D เพื่อการออกแบบระบบทำความเย็นล่วงหน้า




5. โครงสร้างพื้นฐานการทดสอบและการสอบเทียบ

• ดำเนินการ 12 สถานีทดสอบประสิทธิภาพที่ครอบคลุม -40 ° C ถึง 50 ° C ช่วงการทำงาน

• ใช้เครื่องมือนำเข้าที่มีความแม่นยำสูง (เช่นเซ็นเซอร์ DANFOSS) สำหรับการรวบรวมข้อมูล

• ตรวจสอบอุปกรณ์ผ่านการสอบเทียบสถาบันมาตรวิทยาแห่งชาติจีน (CNIM)




6. กลยุทธ์นวัตกรรมส่วนประกอบ

• อัพเกรดระบบแบริ่งและเทคโนโลยีการหล่อลื่นทุก 24 เดือน

• ดำเนินการทดสอบความอดทน 500+ ชั่วโมงสำหรับการตรวจสอบความน่าเชื่อถือ

• ขยายอายุการใช้งานคอมเพรสเซอร์ผ่านการวิจัยวิทยาศาสตร์วัสดุ

YBF6F-20.2DS อุณหภูมิต่ำ 30 แรงม้าคอมเพรสเซอร์สองขั้นตอนพร้อมแขนขยาย: คำถามที่พบบ่อย

1. ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?

• พลังงานที่ได้รับการจัดอันดับ: 30 HP (22.4 kW)

• ช่วงอุณหภูมิการทำงาน: -40 ° C ถึง 10 ° C

• การออกแบบการบีบอัดสองขั้นตอนเพื่อประสิทธิภาพที่เพิ่มขึ้นในสภาพแวดล้อมที่อุณหภูมิต่ำ

• แขนขยาย: ความยาวมาตรฐาน 300 มม. ปรับแต่งได้สูงสุด 600 มม.

2. คอมเพรสเซอร์นี้มีอุตสาหกรรมใดที่ออกแบบมาเพื่อ?

• สิ่งอำนวยความสะดวกในการจัดเก็บเย็นการแปรรูปอาหารแช่แข็งเครื่องทำความเย็นเคมีและระบบทำความเย็นในอุตสาหกรรม

• เหมาะสำหรับแอปพลิเคชันที่ต้องการประสิทธิภาพที่มั่นคงในสภาพแวดล้อมย่อยศูนย์

3. ควรทำการบำรุงรักษาบ่อยแค่ไหน?

• การตรวจสอบการหล่อลื่น: ทุก ๆ 500 ชั่วโมงทำงาน

• บริการเต็มรูปแบบ (ซีลแบริ่งตัวกรอง): ทุกปีหรือทุก 4,000 ชั่วโมง

• แขนขยายต้องการการตรวจสอบแรงบิดทุก 3 เดือน

4. สารทำความเย็นใดที่เข้ากันได้?

• ออกแบบมาสำหรับ R404A, R507A และแอมโมเนีย (NH₃)

• วัสดุปฏิบัติตาม ASME B31.5 สำหรับความต้านทานการกัดกร่อน

5. เป็นไปตามมาตรฐานประสิทธิภาพการใช้พลังงานหรือไม่?

• เกินมาตรฐาน ISO 1217: 2009 การกระจัดของคอมเพรสเซอร์ประสิทธิภาพ

• การออกแบบสองขั้นตอนช่วยลดการใช้พลังงาน 15-20% เมื่อเทียบกับรุ่นเดี่ยว

6. มีการรับประกันและการสนับสนุนอะไรบ้าง?

• การรับประกัน จำกัด 24 เดือนสำหรับตัวคอมเพรสเซอร์

• ครอบคลุม 12 เดือนสำหรับแขนขยายและแมวน้ำ

• การสนับสนุนด้านเทคนิคผ่านอีเมล/โทรศัพท์ภายใน 4 ชั่วโมงทำการ

7. แขนส่วนขยายปรับปรุงการทำงานได้อย่างไร?

• ลดการส่งสัญญาณการสั่นสะเทือน 40% ผ่านการติดตั้งแบบแยก

• อนุญาตให้มีการติดตั้งที่ยืดหยุ่นในสภาพแวดล้อมที่มีพื้นที่ จำกัด

• รูสลักพล็อตก่อนที่จัดเรียงกับเฟรมคอมเพรสเซอร์มาตรฐาน
