โกลปวาล์วหน้าแปลนเหล็กหล่อเหนียวสำหรับระบบทำความเย็นแบบสกรูคอมเพรสเซอร์

จุดเด่นของผลิตภัณฑ์

1. รูที่ใหญ่ที่สุดในซีรีส์สกรูคอมเพรสเซอร์: J2BS/126 เป็นขนาด 5 นิ้วที่ปิดซีรีย์วาล์วคอมเพรสเซอร์สกรูของเรา ซึ่งทำงานตั้งแต่ J2BS/40 (1.5 นิ้ว), J2BS/60 (2 นิ้ว), J2BS/70 (2.5 นิ้ว), J2BS/80 (3 นิ้ว) และ J2BS/105 (4 นิ้ว) จนถึง 126 ซัพพลายเออร์รายหนึ่งจึงครอบคลุมช่วงพอร์ตทั้งหมดในโรงงานทำความเย็นแบบสกรู ในรายการวาล์วหนึ่งรายการและรายการอะไหล่หนึ่งรายการ

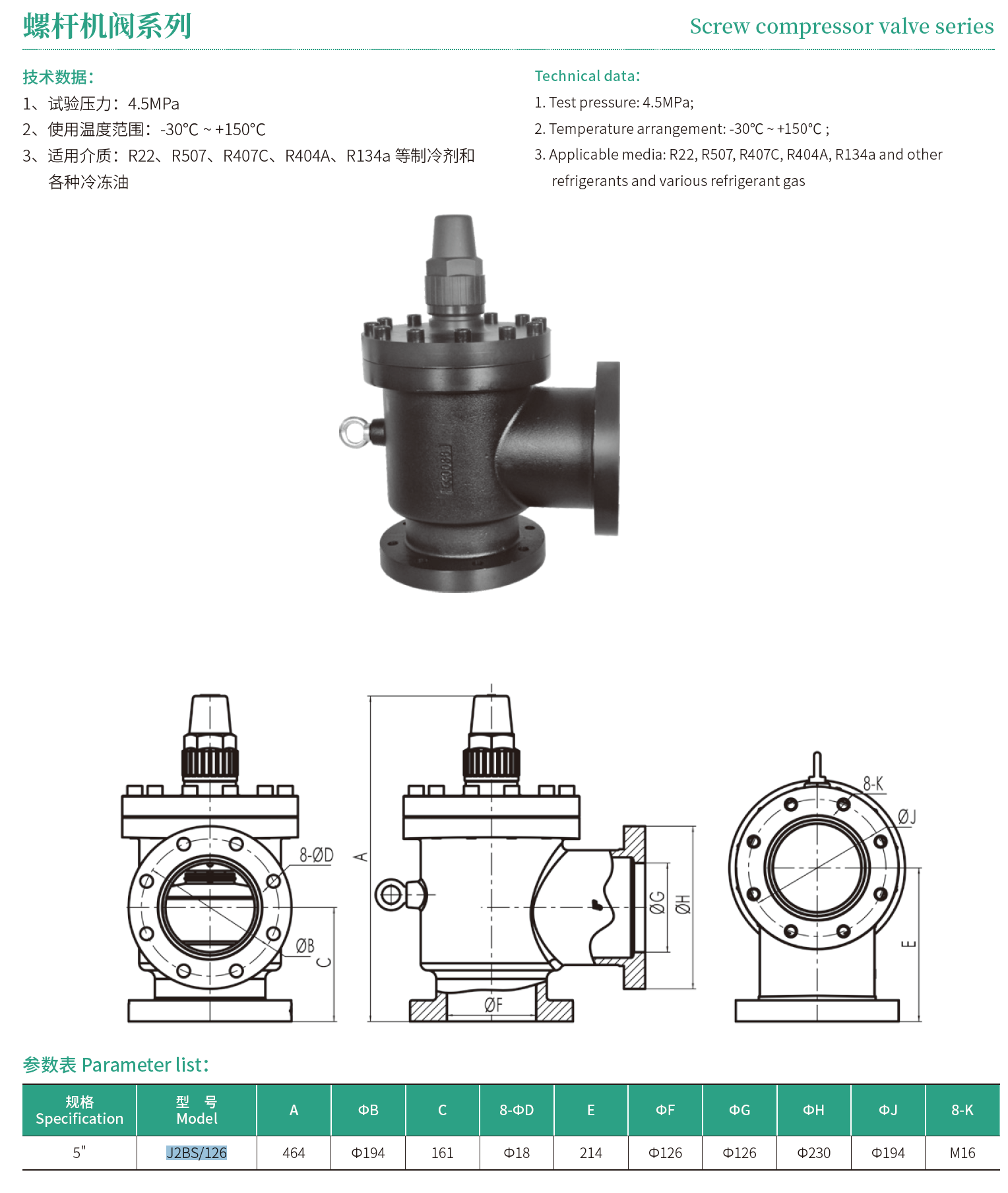

2. การติดตั้งหน้าแปลนแปดโบลต์: ขนาดที่เล็กกว่าในซีรีย์นี้ยึดไว้บนฐานสี่เหลี่ยมสี่โบลต์ ที่ขนาด 5 นิ้ว วาล์วจะเคลื่อนไปยังข้อต่อหน้าแปลนที่แท้จริง - แค็ตตาล็อกจะพิมพ์ตำแหน่งโบลต์แปดตำแหน่งบนจุดแปลนขนาด 194 มม. โดยมีรูระยะห่าง 18 มม. แปดรู และสตั๊ด M16 แปดตัว นั่นคือข้อต่อที่แข็งกว่าและรับน้ำหนักเท่ากันมากกว่า ซึ่งเป็นสิ่งที่พอร์ตคอมเพรสเซอร์ขนาดใหญ่ต้องใช้เพื่อยึดซีลไว้ภายใต้การสั่นสะเทือนและรอบการบริการซ้ำๆ

3. ความดันและอุณหภูมิช่วงบน: วาล์วทุกตัวในซีรีส์นี้ผ่านการทดสอบจากโรงงานที่ 4.5 MPa และได้รับการจัดอันดับสำหรับช่วงอุณหภูมิการทำงานที่ -30 C ถึง +150 C วาล์วเดียวกันจึงสามารถให้บริการในชั้นวางที่อุณหภูมิต่ำและท่อระบายแบบอุ่นและท่อน้ำมัน ซึ่งช่วยให้การจัดซื้อและสต็อกง่ายทั่วทั้งโครงการทำความเย็น แทนที่จะแยกตามโซนอุณหภูมิ

4. การครอบคลุมสารทำความเย็นฟลูออโรคาร์บอนในวงกว้าง: ซีรีส์นี้ระบุไว้สำหรับ R22, R507, R407C, R404A และ R134a ร่วมกับน้ำมันทำความเย็นต่างๆ ที่ใช้ร่วมกับสารทำความเย็นเหล่านี้ ซึ่งช่วยให้คุณติดตั้ง J2BS/126 เข้ากับโรงงาน R22 รุ่นเก่า ชั้นวาง R404A หรือ R507 ที่ทันสมัย ​​หรือยูนิต R134a โดยไม่ต้องเปลี่ยนโครงร่างการวางท่อหรือรูปทรงของหน้าแปลน

5. ความสูงตัวถังสองแบบ ภาพวาดจริง: แค็ตตาล็อกแสดงรายการวาล์วขนาด 5 นิ้วในตัวถังสองแบบที่มีความสูงโดยรวม 464 มม. และ 519 มม. ดังนั้นคุณจึงสามารถจับคู่ความสูงของก้านให้ตรงกับระยะห่างเหนือพอร์ตคอมเพรสเซอร์ของคุณ แทนที่จะต้องเดินท่อรอบวาล์ว Liyongda ผลิตวาล์วทำความเย็นมานานกว่าสามสิบปี ส่งภาพวาดขนาดพร้อมทุกใบเสนอราคา ยินดีรับคำสั่งซื้อ OEM และ ODM และจัดส่งในกล่องส่งออกที่มีการป้องกันโฟม

ภาพรวมผลิตภัณฑ์

J2BS/126 เป็นวาล์วบริการรูปแบบมุม 5 นิ้วในชุดวาล์วคอมเพรสเซอร์แบบสกรูของ Liyongda เป็นรูที่ใหญ่ที่สุดในกลุ่มผลิตภัณฑ์ตั้งแต่ J2BS/40 (1.5 นิ้ว) ถึง J2BS/105 (4 นิ้ว) สร้างขึ้นสำหรับพอร์ตดูดและระบายขนาดใหญ่ที่ติดตั้งกับคอมเพรสเซอร์ทำความเย็นแบบสกรูกึ่งสุญญากาศ ในกรณีที่ขนาดที่เล็กกว่าในซีรีส์นี้ยึดกับฐานสี่เหลี่ยมสี่น็อต 126 จะเคลื่อนไปที่ข้อต่อหน้าแปลนแปดน็อต ดังนั้นสลักเกลียววาล์วไปที่พอร์ตขนาดใหญ่ที่มีการเชื่อมต่อที่แข็งแรงและรับน้ำหนักเท่ากัน แทนที่จะใช้แผ่นยึดขนาดกะทัดรัด

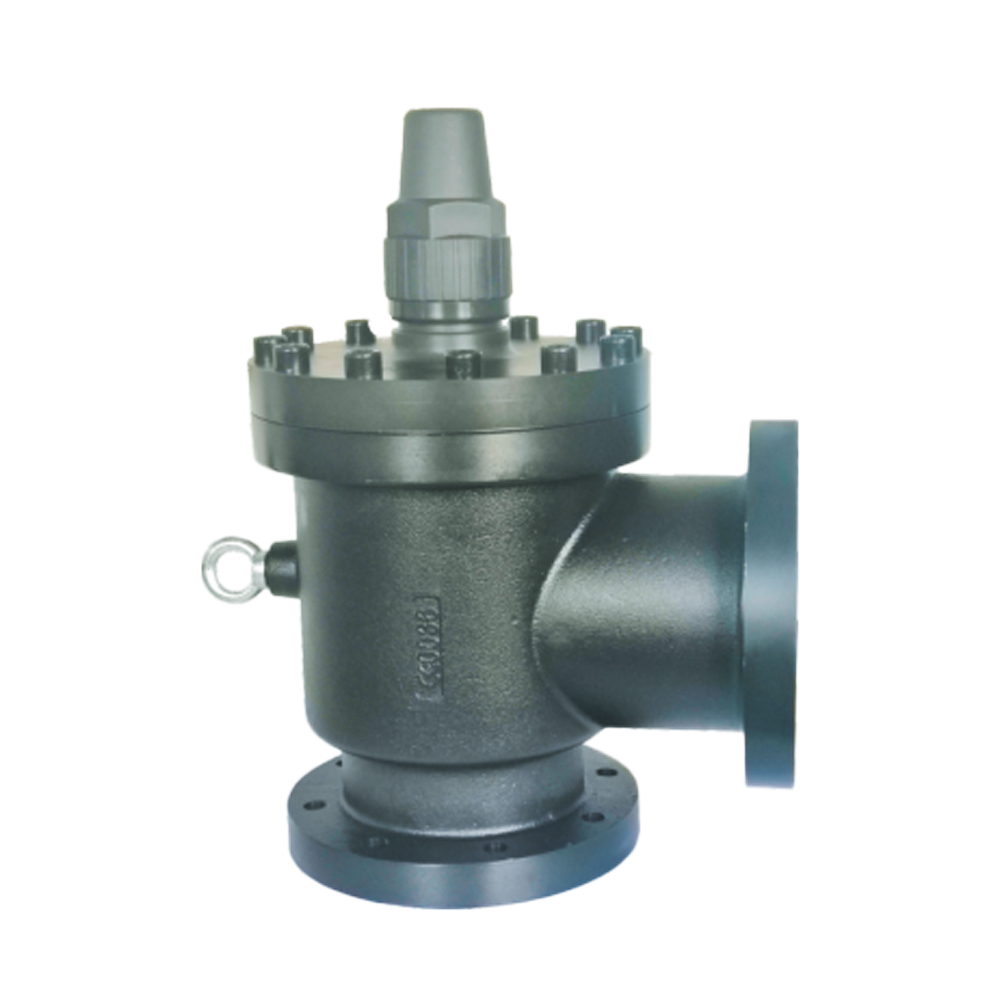

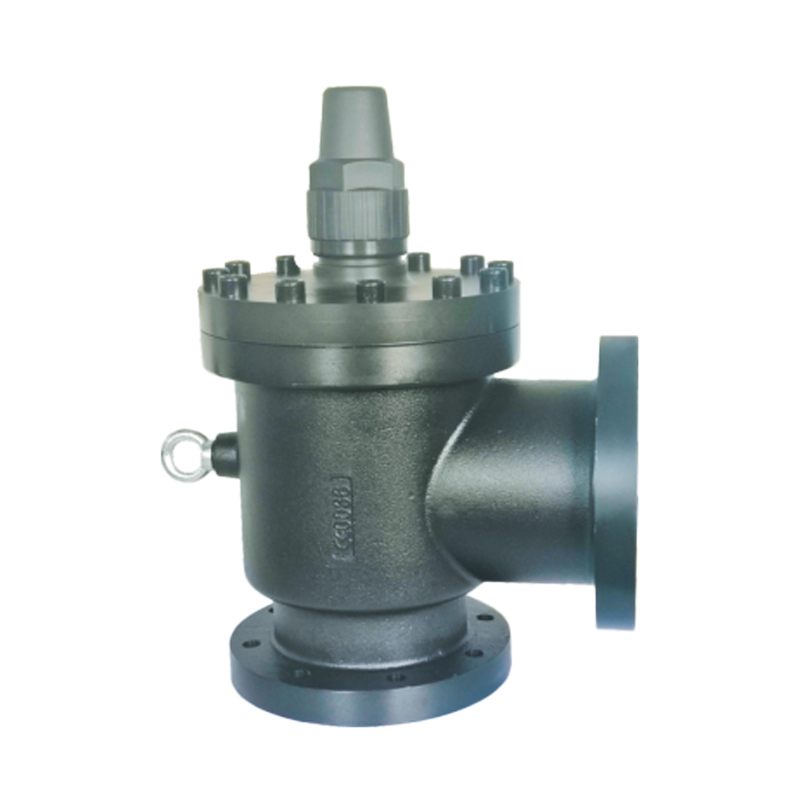

แต่ละยูนิตผ่านการทดสอบจากโรงงานที่ 4.5 MPa ทำงานได้ตั้งแต่ -30 C ถึง +150 C และระบุไว้สำหรับ R22, R507, R407C, R404A และ R134a ร่วมกับน้ำมันทำความเย็นที่ใช้กับอุปกรณ์เหล่านี้ ตัวเครื่องเป็นเหล็กหล่อเหนียวพร้อมการทาสีตามที่แสดงในรูปถ่าย

คุณสมบัติที่สำคัญ

การติดตั้งหน้าแปลนแบบสลักเกลียวแปดตัว: รูระยะห่าง 18 มม. แปดรู และตำแหน่งสตั๊ด M16 แปดตำแหน่งบนฐานข้อมูลหน้าแปลน 194 มม. แทนที่ฐานสี่เหลี่ยมสี่สลักเกลียวที่ใช้กับขนาดที่เล็กกว่าในซีรีส์นี้

รูที่ใหญ่ที่สุดในซีรีส์: ข้อมูลจำเพาะขนาด 5 นิ้วที่ปิดกลุ่มผลิตภัณฑ์ J2BS ดังนั้นตระกูลวาล์วหนึ่งตระกูลจึงครอบคลุมโรงงานสกรูทั้งหมดตั้งแต่ 1.5 นิ้วถึง 5 นิ้ว

แรงดันทดสอบจากโรงงาน 4.5 MPa: ครอบคลุมแรงดันการทำงานของเครื่องทำความเย็นปกติโดยเหลือระยะขอบสำหรับการทดสอบการใช้งานและการทดสอบแรงดันของระบบ

ช่วงอุณหภูมิการทำงานที่กว้าง: -30 C ถึง +150 C ซึ่งปล่อยให้วาล์วตัวเดียวกันวางบนชั้นวางอุณหภูมิต่ำและบนท่อจ่ายน้ำมันหรือท่อน้ำมันอุ่น

การครอบคลุมสารทำความเย็นฟลูออโรคาร์บอน: R22, R507, R407C, R404A และ R134a รวมถึงน้ำมันทำความเย็นหลายชนิด ดังนั้นโรงงาน R22 รุ่นเก่าและชั้นวาง R404A หรือ R507 สมัยใหม่จึงสามารถใช้วาล์วประเภทเดียวกันได้

ความสูงตัวถังสองแบบ: ขนาดโดยรวม 464 มม. และ 519 มม. อยู่ในรายการ ดังนั้นคุณจึงสามารถจับคู่ความสูงของก้านกับระยะห่างที่มีอยู่เหนือพอร์ตคอมเพรสเซอร์ แทนที่จะทำงานท่อรอบวาล์ว

ข้อมูลจำเพาะ

แอปพลิเคชัน

การติดตั้งคอมเพรสเซอร์ทำความเย็นแบบสกรูในคลังสินค้าห้องเย็น โรงงานแปรรูปอาหารและแช่แข็ง และการทำความเย็นในกระบวนการทางอุตสาหกรรม โดยที่วาล์วทำหน้าที่เป็นจุดแยกและจุดให้บริการบนจุดเชื่อมต่อการดูดและระบายของคอมเพรสเซอร์
