คอมเพรสเซอร์แบบลูกสูบ 4 สูบสำหรับห้องทดสอบด้านสิ่งแวดล้อม

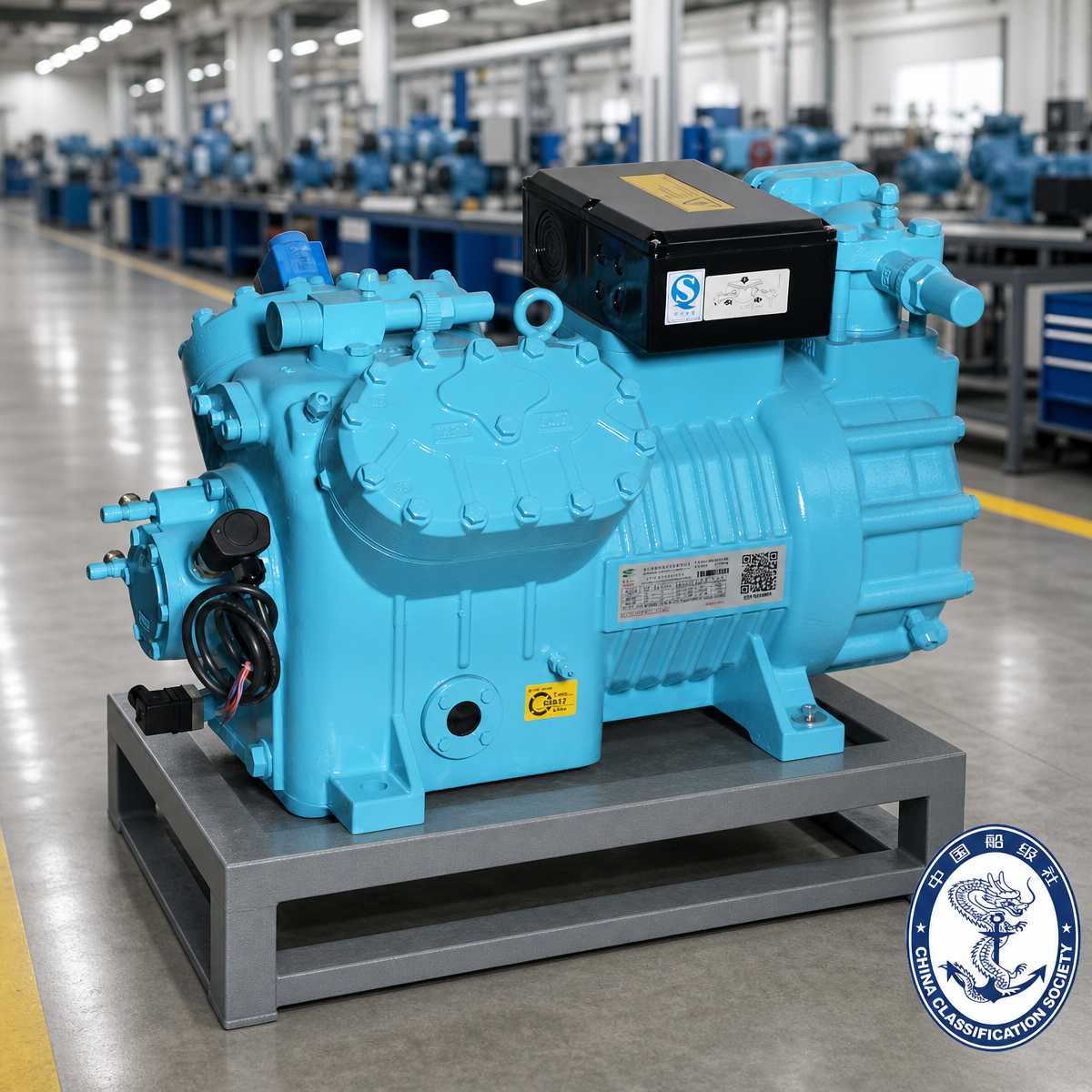

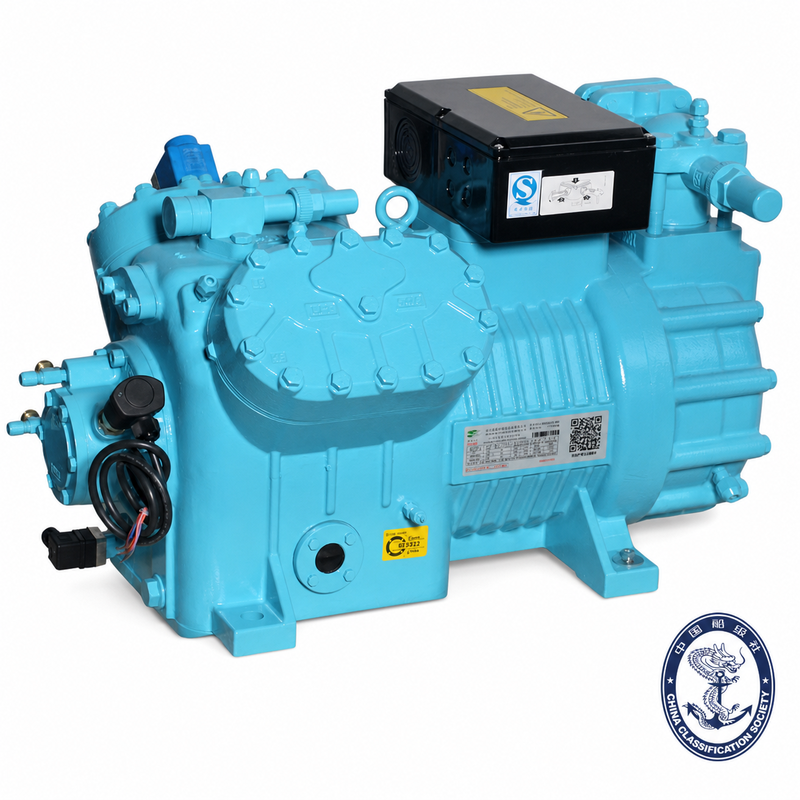

T-Series L4 เป็นคอมเพรสเซอร์ทำความเย็นแบบลูกสูบกึ่งสุญญากาศสี่สูบที่ออกแบบมาสำหรับห้องทดสอบจำลองสภาพแวดล้อมและอุปกรณ์ทดสอบสภาพอากาศ และสำหรับเครื่องทำความเย็นเชิงพาณิชย์ โรงงานห้องเย็นขนาดใหญ่ และการขนส่งด้วยโซ่เย็น ด้วยช่วงการกระจัดที่ 73.6–84.5 ลบ.ม./ชม. กลุ่มผลิตภัณฑ์ L4 ครอบคลุมสี่รุ่น — BTF4H-15.3ZE / BTF4G-20.3ZE (73.6 ลบ.ม./ชม., 4×φ70×55 มม.) และ BTF4H-25.3GE / BTF4G-30.3GE (84.5 ลบ.ม./ชม., 4×φ75×55 มม.) — พร้อมด้วย กำลังมอเตอร์พิกัดตั้งแต่ 13.3 kW ถึง 22 kW ให้กำลังทำความเย็นที่กำหนดสูงสุด 44.4 kW ภายใต้เงื่อนไขการบริการ R507A

L4 ยอมรับสารทำความเย็น R22, R404A และ R507A และทำงานที่ 50 Hz โดยมีอุณหภูมิดูดสูงถึง 20°C ครอบคลุมอุณหภูมิการระเหยตั้งแต่ +7.5°C ลงไปถึง −45°C ขึ้นอยู่กับรุ่นและสารทำความเย็น แต่ละยูนิตถูกสร้างขึ้นตามการออกแบบ T-Series เจนเนอเรชั่นที่ 3: ตัวหล่อที่ได้รับการปรับปรุงพร้อมกระบอกสูบที่แข็งตัว ฝาสูบที่ปรับโปรไฟล์ใหม่ซึ่งจะช่วยลดการสั่นสะเทือนของไอเสียและลดเสียงรบกวน แผ่นวาล์วที่แข็งแกร่งขึ้นเพื่อประสิทธิภาพไอเสียที่ดีขึ้น แบริ่งที่ได้รับการอัพเกรดเพื่อการหล่อลื่นที่ดีขึ้นและลดความเสี่ยงในการชัก และมอเตอร์ที่ปรับแต่งเพื่อประสิทธิภาพที่สูงขึ้นและความทนทานต่อโหลดเกินที่มากขึ้น การออกแบบลูกสูบแบบวงแหวนบางช่วยลดการสูญเสียแรงเสียดทานภายในเพิ่มเติม

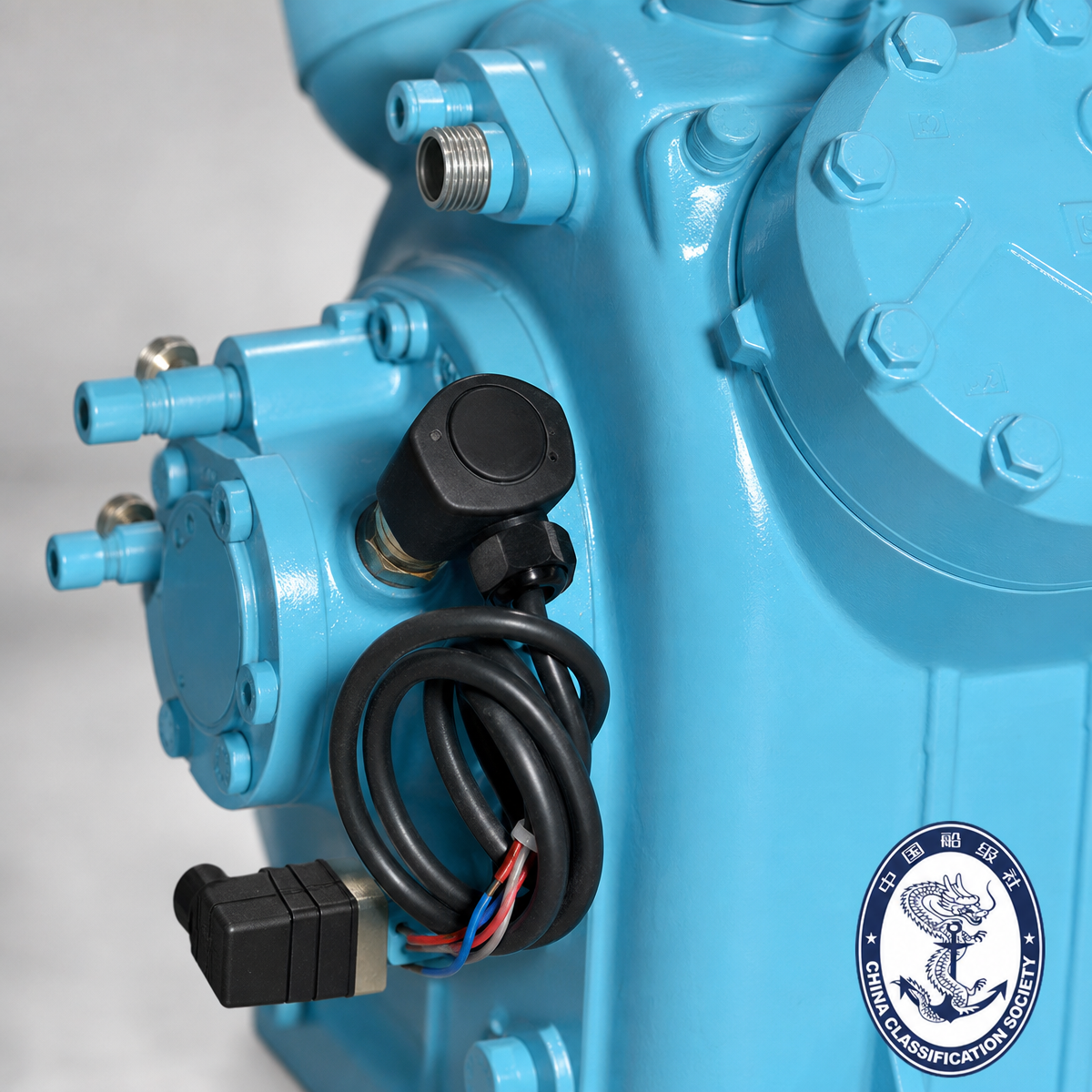

การป้องกันเสร็จสมบูรณ์ตามมาตรฐาน: การตรวจจับอุณหภูมิการไหลออก การตรวจสอบความแตกต่างของแรงดันน้ำมัน ตัวกรองน้ำมันแบบแม่เหล็ก เครื่องทำความร้อนเหวี่ยง และรูปแบบการเชื่อมต่อ 12 พอร์ต ช่วยให้การติดตั้งสะอาดและบำรุงรักษาง่าย L4 ได้รับการเสริมกำลังเพิ่มเติมโดยใบรับรองการอนุมัติประเภท China Classification Society (CCS) (หมายเลข ZG24PTB00058_01 มีผลใช้ได้ถึงวันที่ 10-28-2029) ที่ออกโดย CCS Zhejiang Branch ซึ่งมีคุณสมบัติซีรีส์ L4 สำหรับการติดตั้งบนเรือประมงในประเทศและเดินทะเลภายใต้กฎ CCS สำหรับการก่อสร้างเรือประมงที่ทำจากเหล็กในมหาสมุทร (2021) และกฎทางเทคนิคสำหรับกฎหมาย การตรวจสอบเรือประมง (2562)

สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม 天猫购买

รุ่น：
BTF4H-15.3Z~BTF4G-30.3G
ยี่ห้อ：
Blait

คอมเพรสเซอร์ลูกสูบกึ่งสุญญากาศขนาดใหญ่สี่สูบ L4 ของ T-Series เป็นรุ่นที่เหมาะกับกลุ่มผลิตภัณฑ์ลูกสูบแบบขั้นตอนเดียวของ T-Series ซึ่งวางตำแหน่งไว้สำหรับห้องทดสอบการจำลองสภาพแวดล้อมและอุปกรณ์ทดสอบสภาพอากาศเป็นหลัก โดยมีเครื่องทำความเย็นเชิงพาณิชย์ โรงงานห้องเย็นขนาดใหญ่ และการขนส่งด้วยโซ่เย็นเป็นการใช้งานเพิ่มเติม หน่วย L4 หนึ่งเครื่องครอบคลุมช่วงการทำงานระดับกลางถึงสูงโดยที่เครื่องจักรสองสูบและสี่สูบขนาดเล็กอิ่มตัว โดยให้อัตราการเคลื่อนที่ 73.6–84.5 ลบ.ม./ชม. จากเฟรมขนาดกะทัดรัดเพียงตัวเดียว ขณะเดียวกันก็รักษาการเข้าถึงการบำรุงรักษาให้เปิดอยู่ที่จุดบริการทั้งหมด

การสร้างการออกแบบ L4 สร้างขึ้นจากสถาปัตยกรรม T-Series รุ่นที่ 3 ตัวหล่อใช้การออกแบบโครงสร้างที่ได้รับการปรับปรุงให้มีรูปลักษณ์แปลกใหม่และมีความแข็งแรงของโครงสร้างสูง และรูกระบอกสูบได้รับการเสริมความแข็งเพื่อปรับปรุงความทนทานภายใต้การทำงานต่อเนื่อง ฝาสูบที่ปรับโปรไฟล์ใหม่จะช่วยลดการสั่นสะเทือนของไอเสียและลดเสียงรบกวนในการทำงาน แผ่นวาล์วใหม่ปรับปรุงประสิทธิภาพไอเสียและเพิ่มความต้านทานแรงกระแทก ตลับลูกปืนที่ได้รับการอัพเกรดจะเพิ่มประสิทธิภาพการหล่อลื่นและลดความเสี่ยงของการยึดเพลา มอเตอร์ได้รับการปรับให้เหมาะสมเพื่อประสิทธิภาพการทำงานที่สูงขึ้น ความจุเกินพิกัดที่มากขึ้น และช่วงการทำงานที่ขยายมากขึ้น โครงสร้างลูกสูบได้รับการออกแบบใหม่โดยมีโปรไฟล์วงแหวนที่บางลง เพื่อลดปริมาตรระยะห่าง และลดการสูญเสียแรงเสียดทานภายใน การเปลี่ยนแปลงเหล่านี้ร่วมกันส่งผลให้การสั่นสะเทือนน้อยลงและมีอายุการใช้งานยาวนานขึ้น

สายโมเดล. ตระกูล L4 ประกอบด้วยสี่รุ่นในสองกลุ่มการกระจัด:

รุ่น	ปริมาตรกระบอกสูบ (m³/h)	การตั้งค่ากระบอกสูบ	กำลังมอเตอร์ที่กำหนด
BTF4H-15.3ZE	73.6	4 × φ70 × 55 มม	13.3 กิโลวัตต์
BTF4G-20.3ZE	84.5	4 × φ75 × 55 มม	16.9 กิโลวัตต์
BTF4H-25.3GE	73.6	4 × φ70 × 55 มม	18.5 กิโลวัตต์
BTF4G-30.3GE	84.5	4 × φ75 × 55 มม	22 กิโลวัตต์

ความคุ้มครองสารทำความเย็นและหน้าที่ L4 ยอมรับ R22, R404A และ R507A ข้อมูลประสิทธิภาพในโบรชัวร์ T-Series ได้รับการจัดอันดับที่ 50 Hz อุณหภูมิการดูด 20°C โดยไม่มีการระบายความร้อนด้วยของเหลว ตลอดอุณหภูมิการควบแน่นที่ 30–50°C และอุณหภูมิการระเหยจาก +7.5°C ลงไปที่ −45°C (R404A/R507A) หรือถึง −40°C (R22) พร้อมแผนภาพจำกัดการใช้งานเฉพาะสำหรับสารทำความเย็นแต่ละตัวที่ครอบคลุมมอเตอร์ 1 / มอเตอร์ 2 / มอเตอร์ 3 ขั้นตอนการโหลด การระบายความร้อนเพิ่มเติม และการควบคุมการฉีดของเหลวแบบอิเล็กทรอนิกส์

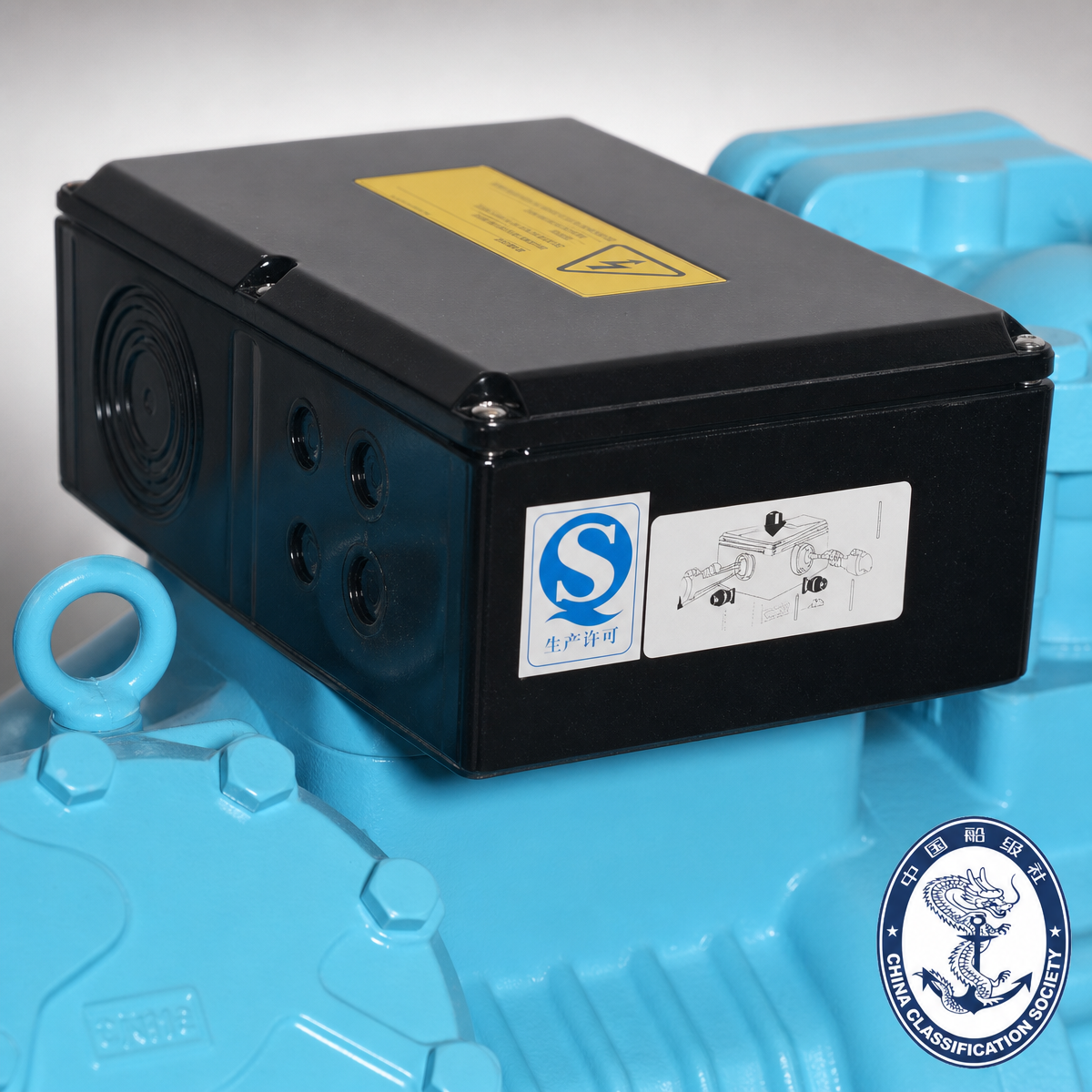

รูปแบบการป้องกันและการบริการ คอมเพรสเซอร์ L4 ทุกตัวมาพร้อมกับรูปแบบการเชื่อมต่อ 12 พอร์ตที่สมบูรณ์: การเชื่อมต่อแรงดันสูง, ตัวเชื่อมต่อเซ็นเซอร์อุณหภูมิคายประจุ, การเชื่อมต่อแรงดันต่ำ, พอร์ตควบคุมการฉีดของเหลวแบบอิเล็กทรอนิกส์, ปลั๊กเติมน้ำมัน, ท่อระบายน้ำมัน, ตัวกรองน้ำมันแบบแม่เหล็ก, กลับน้ำมัน (ตัวแยกน้ำมัน), เครื่องทำความร้อนเหวี่ยง, การเชื่อมต่อส่วนต่างแรงดันน้ำมัน (+/−) และตัวเชื่อมต่อสวิตช์แรงดันน้ำมันแบบอิเล็กทรอนิกส์ ขนาดท่อดูดและท่อระบายมีระยะการกระจัด — ท่อดูด 42 มม. (1 5/8') หรือ 54 มม. (2 1/8') โดยมีท่อระบาย 28 มม. (1 1/8') ในช่วง L4 — ดังนั้นระบบท่อจึงผสานรวมเข้ากับช่องระบายความร้อนมาตรฐานได้อย่างหมดจด การควบคุมพลังงาน (การขนถ่ายแบบขั้น) มีให้บริการตามคำขอสำหรับรุ่นสี่สูบที่ขั้นโหลด 50% / 100%

ทำไมผู้ซื้อถึงเลือก L4 การปรับสมดุลแบบสี่สูบให้แรงบิดที่ราบรื่นและการสั่นสะเทือนต่ำ โครงสร้างกึ่งสุญญากาศช่วยให้เครื่องจักรปิดผนึกตลอดอายุการใช้งานของตัวเครื่องในขณะที่เปิดข้อเหวี่ยงไว้เพื่อให้บริการ และการอนุมัติประเภท CCS (ส่วนที่ 4) ทำให้ L4 สามารถติดตั้งได้โดยตรงบนเรือประมงประเภทต่างๆ ซึ่งเป็นคุณสมบัติที่สายลูกสูบเชิงพาณิชย์ส่วนใหญ่ไม่มี

เกณฑ์การให้คะแนน: 50 Hz · อุณหภูมิการดูด 20°C · ไม่มีระบบระบายความร้อนด้วยของเหลว Q₀ = ความสามารถในการทำความเย็น (kW), Pe = กำลังไฟฟ้าเข้า (kW) ค่าด้านล่างนำมาจากพารามิเตอร์ทางเทคนิคและตารางประสิทธิภาพ T-Series สำหรับเงื่อนไขนอกตารางที่แสดงไว้ (เช่น R404A/R507A ต่ำกว่า −30°C) ให้ใช้ซอฟต์แวร์การเลือก T-Series

2.1 เครื่องกลและไฟฟ้า

พารามิเตอร์	BTF4H-15.3ZE	BTF4G-20.3ZE	BTF4H-25.3GE	BTF4G-30.3GE
การกระจัด (m³/h)	73.6	84.5	73.6	84.5
กระบอกสูบ × รู × ระยะชัก (มม.)	4 × φ70 × 55	4 × φ75 × 55	4 × φ70 × 55	4 × φ75 × 55
กำลังมอเตอร์ที่กำหนด (kW)	18 / 13.3	27.5 / 16.9	25 / 18.5	30/22
ค่าน้ำมัน (L)	4.5	4.5	4.5	4.5
แหล่งจ่ายไฟ (3~)	220–240 โวลต์ / 380–420 โวลต์ (50 เฮิรตซ์); 380–400 โวลต์ / 440–480 โวลต์ (60 เฮิรตซ์)
กระแสไฟทำงานสูงสุด (A)	36.7	43.9	44.0	51.2
กระแสเริ่มต้น (A)	97.0 / 150.0	97.0 / 150.0	125.0 / 211.0	141.0 / 233.0
รวมน้ำหนัก น้ำมันทำความเย็น (กก.)	183	192	194	206
สายดูด SL (มม.)	42 (1 5/8')	54 (2 1/8')	54 (2 1/8')	54 (2 1/8')
สายระบาย DL (มม.)	28 (1 1/8')	28 (1 1/8')	28 (1 1/8')	28 (1 1/8')
สารทำความเย็น	R22 / R404A / R507A	R22 / R404A / R507A	R22 / R404A / R507A	R22 / R404A / R507A

2.2 ความสามารถในการทำความเย็นและกำลังอินพุต — R404A / R507A (50 Hz, การดูด 20°C, ไม่มีการระบายความร้อนด้วยของเหลว)

รุ่น	Cond. (°C)	การระเหย °C) →	( (°C)	+7.5	0	+5	−5	−10	−15	−20	−25	−30	−35	−40
BTF4H-15.3ZE	30	คิว₀ (กิโลวัตต์)	71.47	59.40	48.92	39.86	32.06	25.37	19.73	14.91	10.56	7.43	—	—
		พีอี (กิโลวัตต์)	17.10	15.06	14.23	13.25	12.15	10.98	9.72	8.46	7.21	6.01	—	—
	40	คิว₀ (กิโลวัตต์)	61.14	50.57	41.39	33.46	26.46	20.88	16.00	11.92	8.51	5.67	—	—
		พีอี (กิโลวัตต์)	18.55	17.40	16.12	14.72	13.25	11.74	10.25	8.71	7.27	5.93	—	—
	50	คิว₀ (กิโลวัตต์)	50.36	41.43	33.65	26.94	21.22	16.38	12.33	8.98	6.23	—	—	—
		พีอี (กิโลวัตต์)	20.93	19.37	17.65	15.87	14.05	12.24	10.46	8.75	7.14	—	—	—
BTF4H-25.3GE	30	คิว₀ (กิโลวัตต์)	93.03	85.25	71.20	58.99	48.62	39.33	31.55	24.92	19.29	14.53	10.50	—
		พีอี (กิโลวัตต์)	15.68	15.07	15.18	14.68	13.79	12.86	11.86	10.68	9.46	8.23	7.01	—
	40	คิว₀ (กิโลวัตต์)	79.71	72.95	60.71	50.06	40.83	32.90	26.33	20.39	15.54	11.47	8.05	—
		พีอี (กิโลวัตต์)	17.02	16.65	17.22	16.71	15.61	14.20	12.80	11.35	9.88	8.42	7.00	—
	50	คิว₀ (กิโลวัตต์)	66.65	59.99	49.72	40.75	32.99	26.32	20.85	15.86	11.85	8.51	5.76	—
		พีอี (กิโลวัตต์)	21.88	21.27	19.93	18.45	16.86	15.19	13.48	11.75	10.03	8.29	6.54	—
BTF4G-20.3ZE	30	คิว₀ (กิโลวัตต์)	82.52	66.72	56.72	46.35	37.44	29.83	23.37	17.91	13.29	9.40	—	—
		พีอี (กิโลวัตต์)	18.75	17.91	16.86	15.65	14.31	12.88	11.41	9.92	8.46	7.07	—	—
	40	คิว₀ (กิโลวัตต์)	70.65	58.40	48.12	39.08	31.34	24.76	19.21	14.56	10.69	7.46	—	—
		พีอี (กิโลวัตต์)	22.18	20.76	19.16	17.46	15.69	13.88	12.09	10.33	8.66	7.12	—	—
	50	คิว₀ (กิโลวัตต์)	58.17	48.02	39.20	31.59	25.10	19.62	15.03	11.24	8.12	—	—	—
		พีอี (กิโลวัตต์)	25.75	23.78	21.86	19.95	18.04	16.09	14.09	12.02	9.87	—	—	—
BTF4G-30.3GE	30	คิว₀ (กิโลวัตต์)	106.57	97.68	81.64	67.71	55.66	45.30	36.44	28.91	22.53	17.14	12.57	—
		พีอี (กิโลวัตต์)	18.37	18.20	17.68	16.93	15.88	14.87	13.63	12.29	10.90	9.48	8.08	—
	40	คิว₀ (กิโลวัตต์)	91.16	83.47	69.55	57.44	46.96	37.97	30.29	23.79	18.30	13.70	9.83	—
		พีอี (กิโลวัตต์)	22.08	21.63	20.58	19.34	17.96	16.41	14.79	13.12	11.43	9.75	8.12	—
	50	คิว₀ (กิโลวัตต์)	74.82	68.42	56.80	46.67	37.91	30.39	24.00	18.61	14.10	10.35	7.24	—
		พีอี (กิโลวัตต์)	25.22	24.92	23.97	23.28	19.66	17.55	15.68	13.63	11.67	9.77	7.96	—

2.3 ความสามารถในการทำความเย็นและกำลังอินพุต — R22 (50 Hz, การดูด 20°C, ไม่มีการระบายความร้อนด้วยของเหลว)

−45	โมเดล	การระเหย (°C) →	+12.5	+10	+7.5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF4H-15.3ZE	30	คิว₀ (กิโลวัตต์)	52.97	42.96	34.37	27.10	20.98	15.44	11.23	7.78	—	—	—	—	—
		พีอี (กิโลวัตต์)	12.81	12.15	11.36	10.44	9.38	8.22	7.18	5.96	—	—	—	—	—
	40	คิว₀ (กิโลวัตต์)	49.76	37.70	29.97	23.44	17.95	13.00	9.20	6.08	—	—	—	—	—
		พีอี (กิโลวัตต์)	14.85	13.81	12.64	11.40	10.11	8.77	7.37	5.87	—	—	—	—	—
	50	คิว₀ (กิโลวัตต์)	46.75	32.65	25.70	20.08	15.00	10.87	7.51	4.77	—	—	—	—	—
		พีอี (กิโลวัตต์)	16.56	15.15	13.63	11.68	10.76	9.33	7.69	5.76	—	—	—	—	—
BTF4H-25.3GE	30	คิว₀ (กิโลวัตต์)	103.18	94.48	86.37	78.81	65.22	53.48	43.39	34.75	27.39	21.14	15.86	—	—
	40	คิว₀ (กิโลวัตต์)	93.09	85.13	77.70	70.78	58.34	47.60	38.37	30.49	23.80	18.18	13.39	—	—
	50	คิว₀ (กิโลวัตต์)	82.99	75.78	69.05	62.78	51.49	41.76	33.41	26.30	20.27	15.20	—	—	—
BTF4G-20.3ZE	30	คิว₀ (กิโลวัตต์)	42.05	50.56	40.74	32.41	25.35	17.35	12.88	9.14	—	—	—	—	—
	40	คิว₀ (กิโลวัตต์)	55.10	44.71	35.84	28.33	22.02	15.02	10.67	7.21	—	—	—	—	—
	50	คิว₀ (กิโลวัตต์)	48.36	39.05	31.13	24.48	17.60	12.54	8.74	5.65	—	—	—	—	—
BTF4G-30.3GE	30	คิว₀ (กิโลวัตต์)	118.55	108.58	99.29	90.62	75.06	61.61	50.05	40.16	31.74	24.60	18.55	—	—
	40	คิว₀ (กิโลวัตต์)	107.08	97.96	89.44	81.51	67.25	54.94	44.37	35.35	27.70	21.23	15.78	—	—
	50	คิว₀ (กิโลวัตต์)	95.60	87.34	79.62	72.34	59.49	48.33	38.76	30.61	23.70	17.90	—	—	—

2.4 เงื่อนไขที่กำหนดที่ได้รับการรับรอง CCS (R507A ตามภาคผนวกใบรับรอง)

แรงดันการออกแบบ	แบบ จำลอง	การกระจัด (m³/h)	สภาวะที่กำหนด (°C)	ความเร็วพิกัด (รอบ/นาที)	ความจุที่กำหนด (kW)	กำลังพิกัด (kW)
BTF4H-15.3ZE	3.2 เมกะปาสคาล	73.6	−31.5 / 40.5	1450	12.0	10.7
BTF4G-20.3ZE	3.2 เมกะปาสคาล	84.5	−31.5 / 40.5	1450	14.2	12.7
BTF4H-25.3GE	3.2 เมกะปาสคาล	73.6	−6.5 / 43.5	1450	38.8	18.6
BTF4G-30.3GE	3.2 เมกะปาสคาล	84.5	−6.5 / 43.5	1450	44.4	21.6

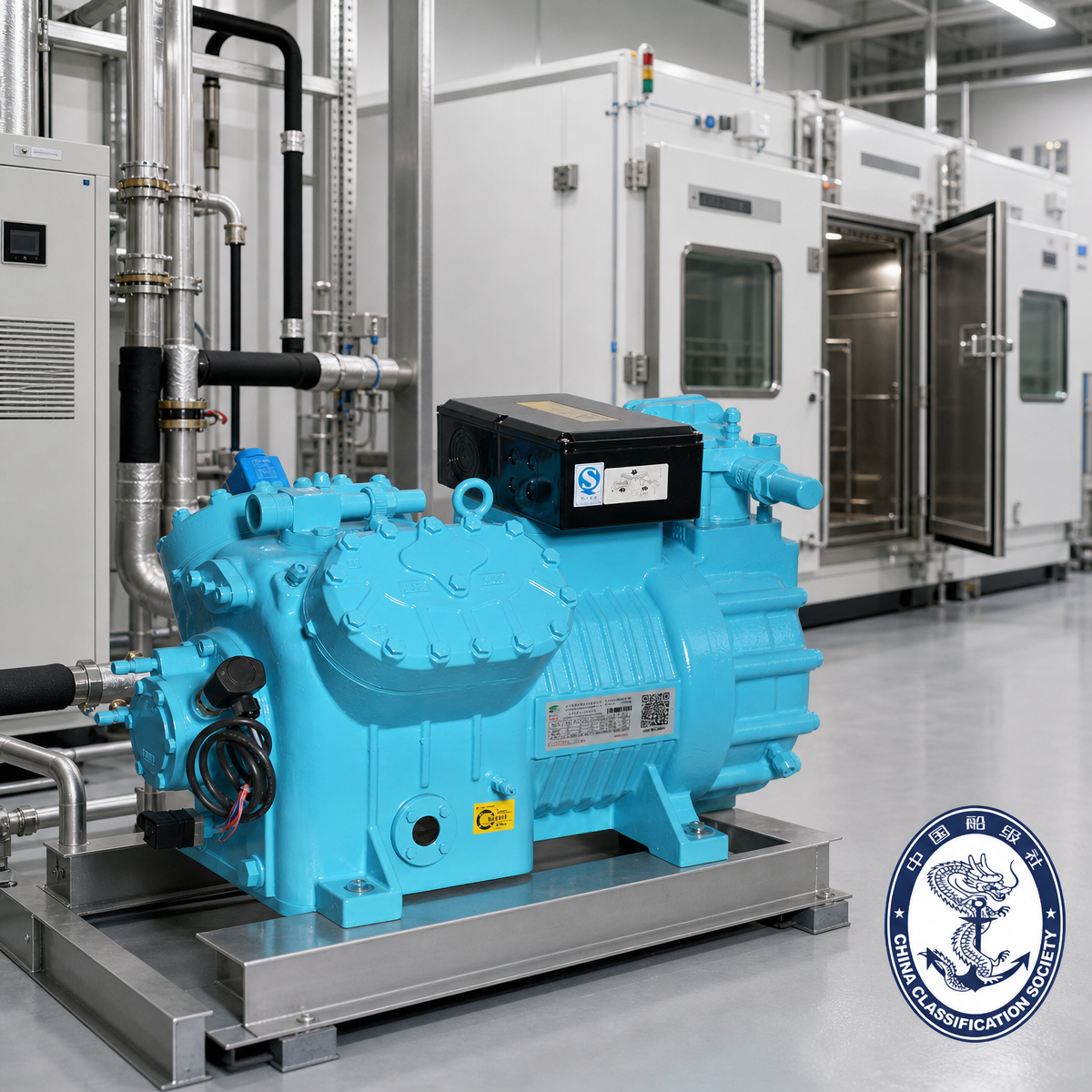

ห้องทดสอบการจำลองสภาพแวดล้อม (การใช้งานหลัก) ห้องทดสอบสภาพแวดล้อม/สภาพอากาศเป็นการใช้งานหลักของ L4: คอมเพรสเซอร์ของห้องทดสอบต้องมีค่าที่ตั้งไว้ที่มั่นคงตลอดวงจรอุณหภูมิต่ำและอุณหภูมิสูง เย็นลงอย่างรวดเร็ว และทำงานได้อย่างน่าเชื่อถือนานหลายปีของรอบการทดสอบซ้ำๆ โดยมีบริการเพียงเล็กน้อย L4 ตรงกับหน้าที่นี้ในทุกแกนของเอกสารแผ่นข้อมูล:

ขนาดสารทำความเย็นที่พอดี — R404A และ R507A เป็นสารทำความเย็นแบบห้องมาตรฐาน และทั้งสองแบบครอบคลุมอยู่ในตารางประสิทธิภาพที่เผยแพร่ (บวก R22 สำหรับห้องแบบเดิม)
ความสามารถที่อุณหภูมิต่ำได้ลึก — โต๊ะ R404A/R507A ทำงานที่อุณหภูมิ −45°C โดยระเหยที่ 30–50°C ควบแน่น (เช่น BTF4G-30.3GE: 12.57 kW ที่ −45°C / 30°C ควบแน่น) รองรับอุณหภูมิต่ำในช่วงอุณหภูมิห้องทั่วไป
การกระจายระดับอุณหภูมิ — ภายในซีรีส์เดียว รุ่น Z (อุณหภูมิต่ำปานกลาง) ครอบคลุมประเภทห้องควบคุมอุณหภูมิต่ำ ในขณะที่รุ่น G (อุณหภูมิปานกลาง-สูง) ครอบคลุมห้องวงจรรอบอุณหภูมิโดยรอบและอุณหภูมิสูง ดังนั้นกลุ่มผลิตภัณฑ์หนึ่งกลุ่มจึงครอบคลุมสายผลิตภัณฑ์ห้องเพาะเลี้ยง
การควบคุมความจุสองขั้นตอน (50% / 100%) — ช่วยให้ตัวควบคุมห้องเพาะเลี้ยงรักษาจุดที่ตั้งไว้โดยไม่เกิดการลัดวงจร ลดการสึกหรอ และทำให้สภาพแวดล้อมที่วัดมีความเสถียร
ห้องข้อเหวี่ยงปิดผนึกกึ่งสุญญากาศ + ตัวกรองน้ำมันแบบแม่เหล็ก — การรั่วซึมต่ำและวงจรน้ำมันที่สะอาดสำหรับรอบการทำงานที่ยาวนานและไม่ต้องมีคนดูแลตามแบบฉบับของอุปกรณ์ทดสอบ

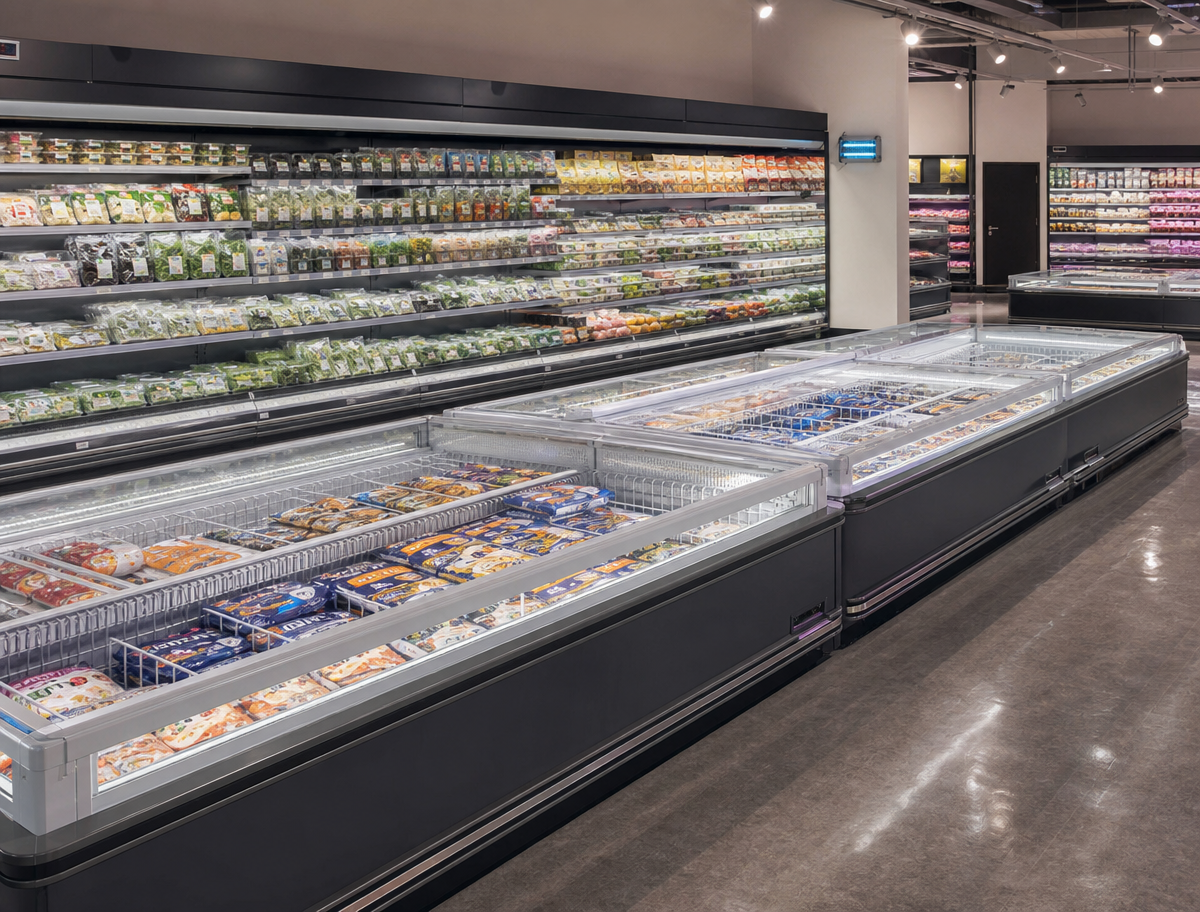

เครื่องทำความเย็นเชิงพาณิชย์. การกระจัด 73.6–84.5 ลบ.ม./ชม. ของ L4 และความครอบคลุม R22/R404A/R507A ทำให้ L4 เป็นไดรเวอร์มาตรฐานสำหรับตู้แช่เย็นในซุปเปอร์มาร์เก็ต ระบบตู้แช่แข็งแบบเกาะสำหรับร้านค้าปลีก และโรงทำความเย็นเชิงพาณิชย์ขนาดกลางที่หน่วยเดียวต้องบรรทุกสารทำความเย็น 12–44 กิโลวัตต์ (ต่อจุดระบุที่ได้รับการรับรอง CCS) โดยไม่ต้องจัดเตรียมเครื่องจักรหลายเครื่อง

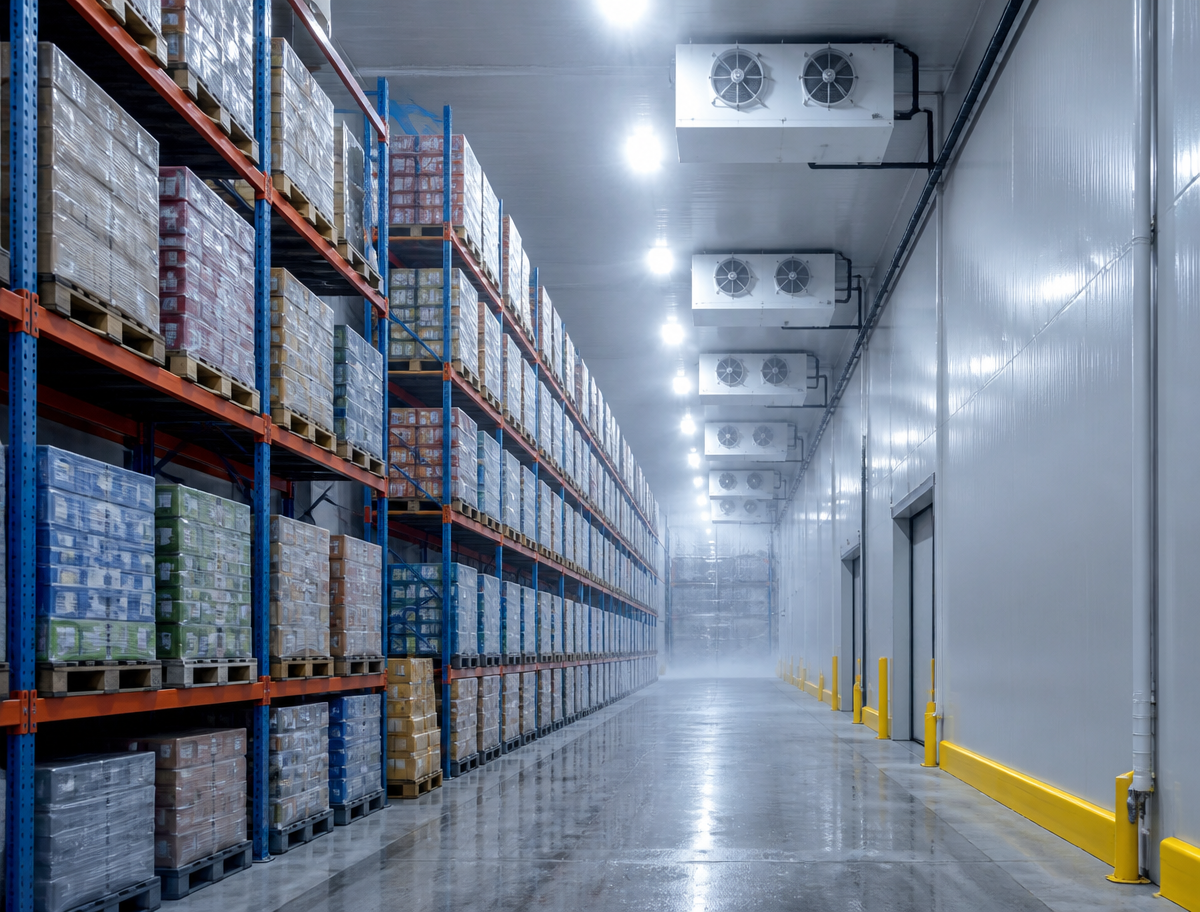

ห้องเย็นขนาดใหญ่ สำหรับคลังสินค้าแช่แข็งและที่กำลังสุก L4 จะวางได้สบายๆ ในย่านความจุปานกลาง: ตารางประสิทธิภาพของ R22 ขยายได้ถึง −40°C โดยระเหยที่อุณหภูมิ 30–50°C ควบแน่น (เช่น BTF4G-30.3GE ให้พลังงาน 18.55 kW ที่ −30°C / 30°C ควบแน่น) ในขณะที่ตาราง R404A/R507A มีอุณหภูมิถึง −45°C สำหรับร้านค้าแช่แข็งลึก การทรงตัวสี่สูบช่วยให้การสั่นสะเทือนต่ำในการทำงานตลอด 24 ชั่วโมงทุกวันเป็นเวลานาน และห้องข้อเหวี่ยงปิดผนึกกึ่งสุญญากาศช่วยลดการบำรุงรักษาการรั่วไหลตลอดระยะเวลาหลายปีของการบริการอย่างต่อเนื่อง

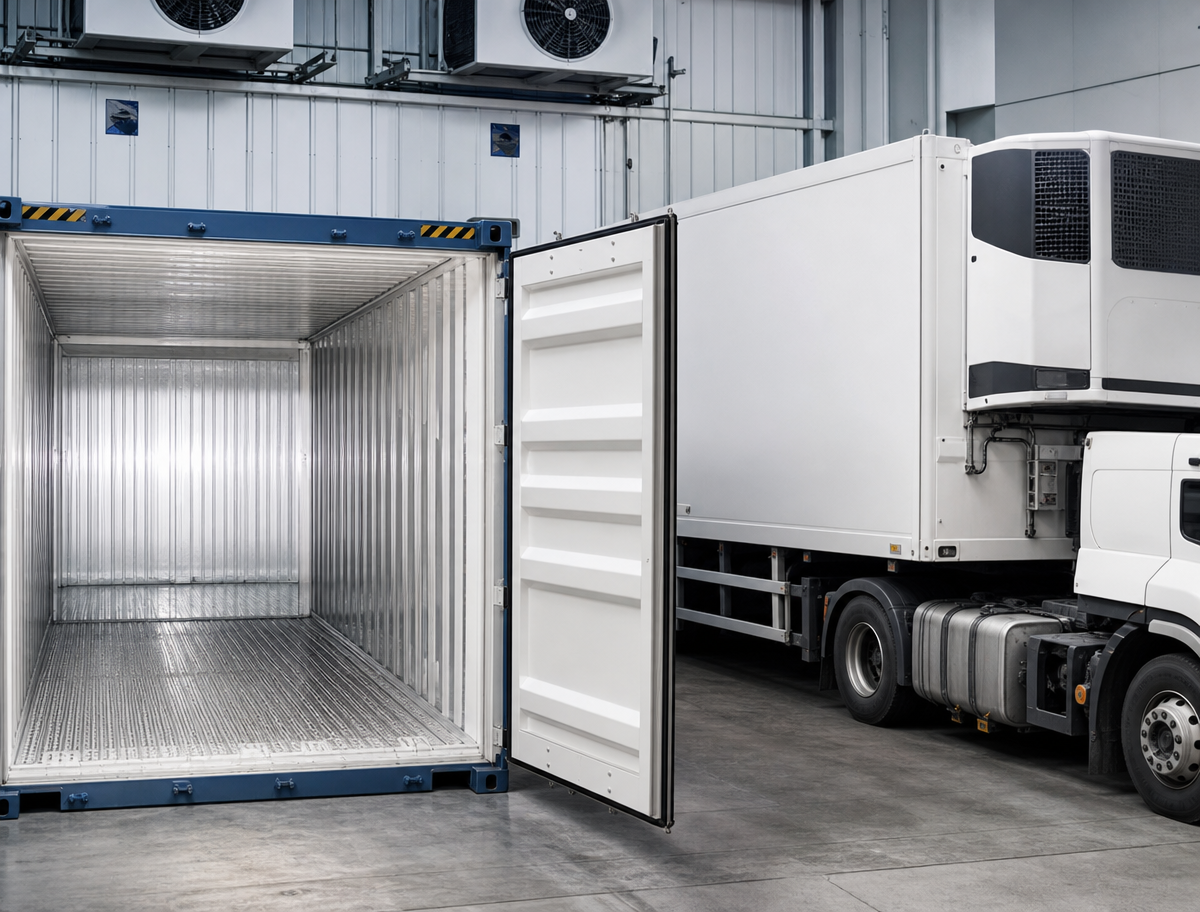

การขนส่งและโลจิสติกส์ด้วยโซ่เย็น ผู้ซื้อโครงสร้างพื้นฐานระบบห้องเย็นและโซ่เย็นเลือก L4 สำหรับเฟรมขนาดกะทัดรัด 4×φ70×55 / 4×φ75×55 (183–206 กก. รวมน้ำมันทำความเย็น) ซึ่งรวมเข้ากับรูปแบบการทำความเย็นแบบลื่นไถลและตู้คอนเทนเนอร์มาตรฐาน ความยืดหยุ่นในการจ่าย 50 Hz / 220–480 V และรูปแบบการเชื่อมต่อ 12 พอร์ตที่แม็ปโดยตรงกับการจัดเรียงตัวแยกน้ำมัน ตัวรับ และวาล์วควบคุมของมาตรฐานทั่วไป โรงงานโซ่เย็น ~!phoenix_var8_1!~

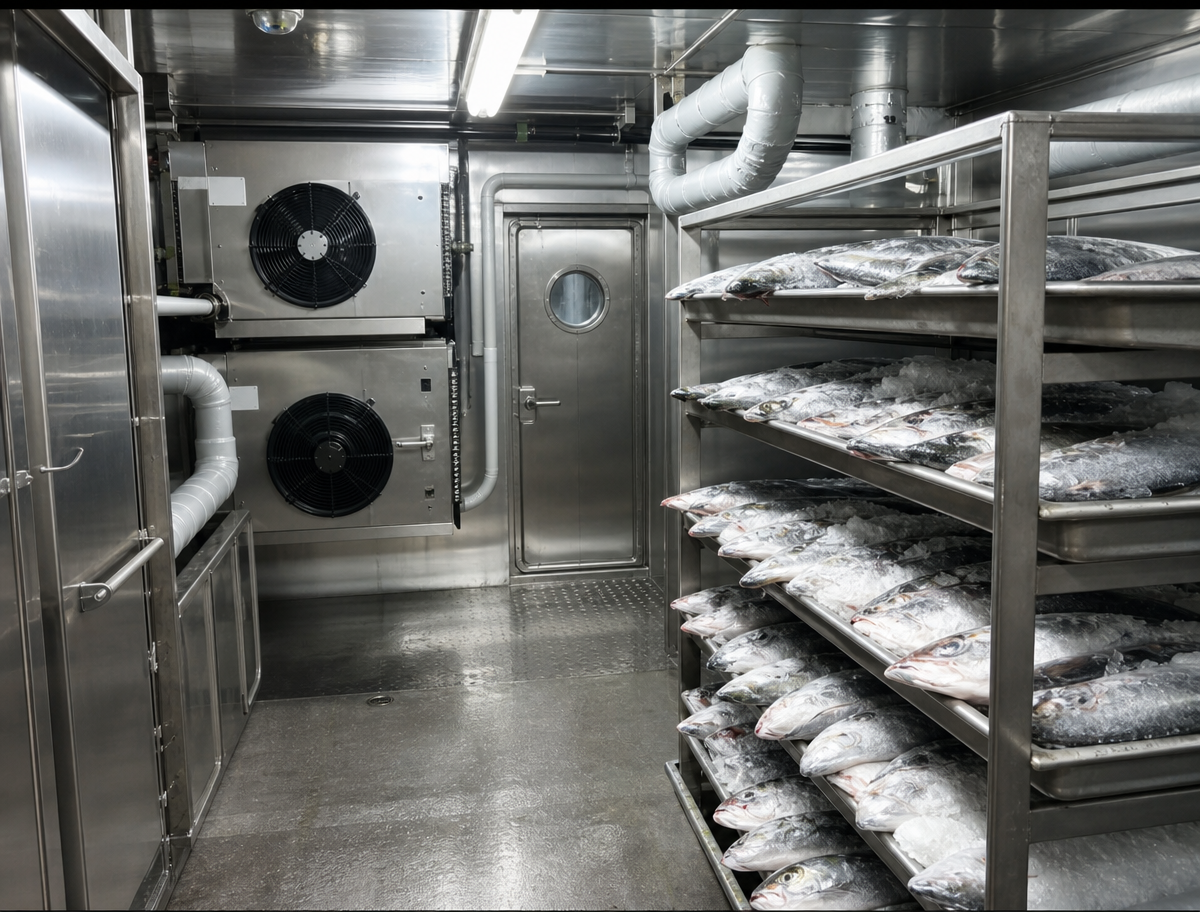

เครื่องทำความเย็นทางทะเล (ได้รับการอนุมัติประเภท CCS) ส่วนคำสั่ง 'มีไว้สำหรับ' ของใบรับรองครอบคลุมถึงเรือประมงในประเทศและเรือประมงเดินทะเล บนเรือประมง L4 ขับเคลื่อนโรงทำความเย็นบนดาดฟ้าซึ่งเก็บปลาที่จับไว้ด้านล่างดาดฟ้า — การอนุมัติระดับหมายถึงสามารถติดตั้งคอมเพรสเซอร์บนเรือประเภทต่างๆ ที่มีการตรวจสอบ CCS Surveyor ภายใต้โครงการตรวจสอบผลิตภัณฑ์ที่ได้รับการอนุมัติ ซึ่งขจัดอุปสรรคสำคัญในการปฏิบัติตามกฎระเบียบสำหรับผู้สร้างเรือและโครงการปรับปรุงใหม่ คะแนนที่กำหนดของ R507A ที่ได้รับการอนุมัติ (−31.5/40.5°C และ −6.5/43.5°C) ครอบคลุมทั้งหน้าที่การแช่แข็งและการจับแช่เย็น

การกำหนดค่าระบบทั่วไป ในแผนผังเครื่องทำความเย็นเชิงพาณิชย์รุ่น T-Series คอมเพรสเซอร์ทำงานร่วมกับตัวแยกน้ำมัน ตัวกรองน้ำมัน ปั๊มน้ำมัน สวิตช์เฟืองท้ายแรงดันน้ำมัน และกระจกมองระดับน้ำมันบนวงจรน้ำมัน วงจรคอยล์เย็นพร้อมวาล์วขยายตัวแบบอิเล็กทรอนิกส์และวาล์วควบคุมแรงดันที่ด้านแรงดันต่ำ และคอนเดนเซอร์ ตัวรับ ตัวกรองไดร์เป่า โซลินอยด์วาล์ว วาล์วขยายตัวตามอุณหภูมิ และเช็ควาล์วที่ด้านแรงดันสูง - รูปแบบ 12 พอร์ตของ L4 ตรงกับการจัดเรียงนี้แบบตัวต่อตัว

คอมเพรสเซอร์ลูกสูบกึ่งสุญญากาศ T-Series L4 มี ใบรับรองการอนุมัติประเภท China Classification Society (CCS) ซึ่งเป็นการยืนยันอย่างเป็นทางการของอุตสาหกรรมทางทะเลว่าผู้ผลิตสามารถผลิตผลิตภัณฑ์ที่ได้รับการรับรองตามกฎประเภทที่เกี่ยวข้อง และประเภทนั้นผ่านการทดสอบที่ได้รับอนุมัติแล้ว

รายละเอียดใบรับรอง (จากใบรับรองหมายเลข ZG24PTB00058_01):

รายละเอียด	สินค้า
ประเภทใบรับรอง	ใบรับรองการอนุมัติประเภท (型式认可证书)
ใบรับรองเลขที่	ZG24PTB00058_01
ผู้ผลิต	Zhejiang Brilliant Refrigeration Equipment Co., Ltd. (浙江博莱特制冷设备有限公司), เทศมณฑลซินชาง, มณฑลเจ้อเจียง
ผลิตภัณฑ์	คอมเพรสเซอร์ทำความเย็น (คูลลิ่งคอมเพรสเซอร์) รหัสสินค้า M0001
มีไว้สำหรับ	เรือประมงในประเทศ/เรือประมงเดินทะเล
มาตรฐานที่ได้รับอนุมัติ	1. กฎ CCS สำหรับการก่อสร้างเรือประมงประเภทเหล็กเดินทะเล (2021) และการแก้ไข ส่วนที่ 5 บทที่ 2 · 2. กฎทางเทคนิคสำหรับการตรวจสอบตามกฎหมายของเรือประมงเดินทะเล (2019) บทที่ 7 บทที่ 2 · 3. กฎทางเทคนิคสำหรับการตรวจสอบตามกฎหมายของเรือประมงเดินทะเลภายในประเทศ (2019) บทที่ 7 บทที่ 2
ผู้มีอำนาจออก	CCS สาขาเจ้อเจียง (中中船级社浙江分社)
วันที่ออก	29 ตุลาคม 2024
ใช้ได้ถึงวันที่	28 ตุลาคม 2029
ภาพวาดที่ได้รับอนุมัติเลขที่	ZG24PPP20185
รายงานผลการทดสอบการอนุมัติ	XSBC-CCS-2024001 (10-09-2024, ห้องปฏิบัติการของผู้ผลิต); FXP20240565 / 0566 / 0567 / 0568 / 0570 (11-09-2024, สถาบันตรวจสอบคุณภาพผลิตภัณฑ์และอาหารแห่งหนิงโป / สถาบันตรวจสอบเส้นใยหนิงโป)
รุ่น L4 อยู่ในขอบเขต	BTF4H-15.3ZE, BTF4G-20.3ZE, BTF4H-25.3GE, BTF4G-30.3GE (R507A, แรงดันการออกแบบ 3.2 MPa, ความเร็วพิกัด 1450 รอบ/นาที) — ภาคผนวกแบบเต็มยังครอบคลุมถึงเส้นลูกสูบ S4/M4/L6 และเส้นสกรู YLG

การอนุมัติมีความหมายต่อผู้ซื้ออย่างไร หลังจากอนุมัติประเภทแล้ว ทุกหน่วยการผลิตจะได้รับการตรวจสอบโดยผู้สำรวจ CCS ตามแผนการตรวจสอบผลิตภัณฑ์ที่ได้รับอนุมัติ ในการตรวจสอบที่น่าพอใจ สมาคมจะออกใบรับรองผลิตภัณฑ์ทางทะเลสำหรับเครื่องจักรแต่ละเครื่อง ใบรับรองยังบันทึกประกาศปลอดแร่ใยหินของโรงงาน (ตรวจสอบโดยสมาคม) และกำหนดเงื่อนไขการบำรุงรักษา: การเปลี่ยนแปลงการออกแบบ วัสดุ หรือการผลิตที่ส่งผลต่อคุณลักษณะหลักจะต้องได้รับการอนุมัติอีกครั้ง ระบบการจัดการคุณภาพโรงงานจะต้องมีประสิทธิผลและสม่ำเสมอ และสมาคมอาจดำเนินการตรวจสอบกระบวนการผลิตโดยไม่แจ้งให้ทราบล่วงหน้า โดยมีการตรวจสอบเป็นระยะทุกปีภายใน 3 เดือนก่อนและหลังวันครบรอบการหมดอายุ

หมายเหตุขอบเขต ผลิตภัณฑ์ที่ได้รับการอนุมัติคือคอมเพรสเซอร์ทำความเย็นนั่นเอง - เครื่องระเหย คอนเดนเซอร์ และกล่องควบคุมไม่เป็นส่วนหนึ่งของการอนุมัติ สำเนาใบรับรองจะมีผลใช้ได้เฉพาะโดยมีตราประทับของ Society เท่านั้น และใบรับรองกระดาษและอิเล็กทรอนิกส์เป็นเอกสารฉบับเดียวและต้องใช้ร่วมกัน

สำหรับโครงการเรือ ให้ระบุหมายเลขใบรับรองและรุ่นเป้าหมายเมื่อขอใบรับรองผลิตภัณฑ์ทางทะเล ทีมงานของเราสนับสนุนขั้นตอนการตรวจสอบ CCS Surveyor ที่โรงงาน
