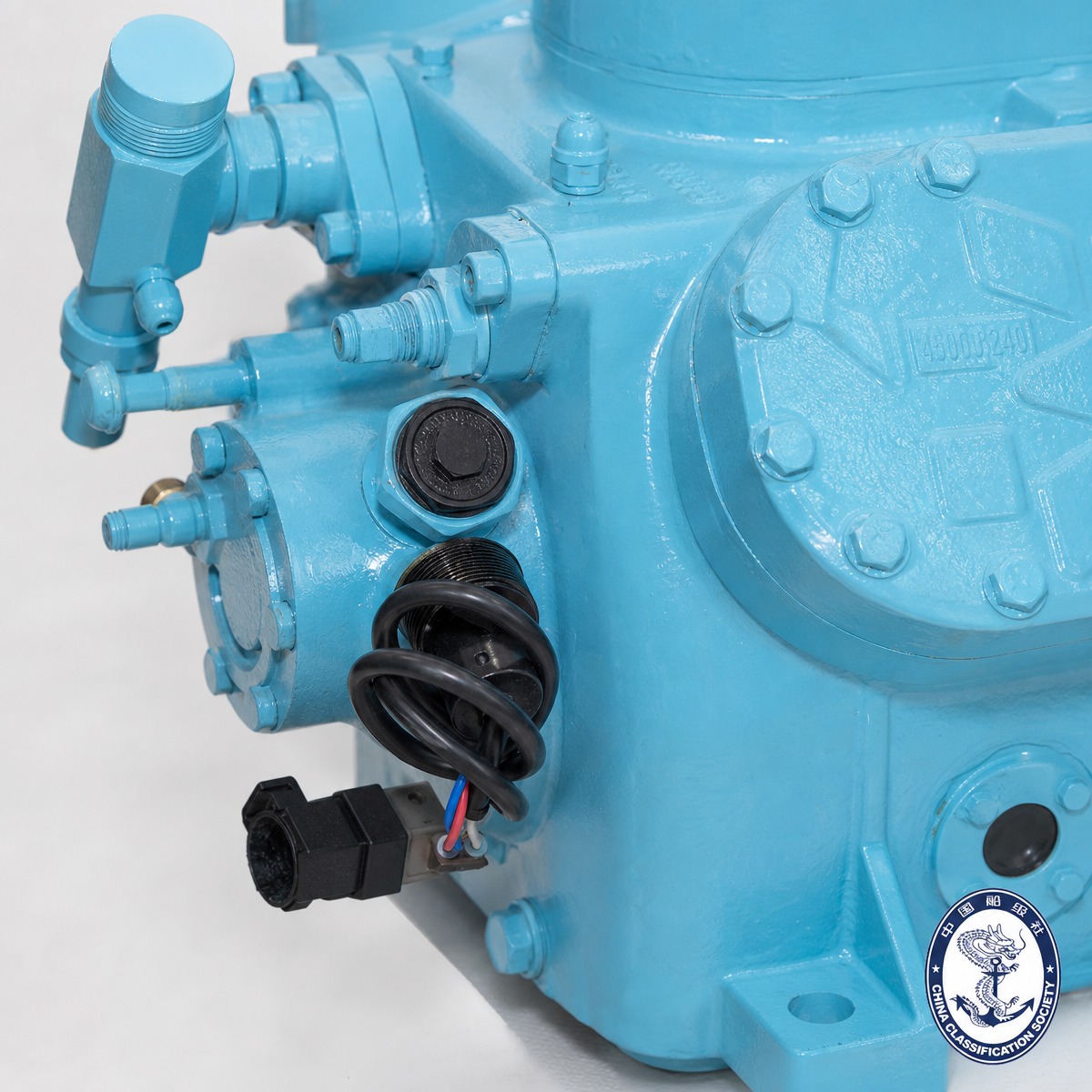

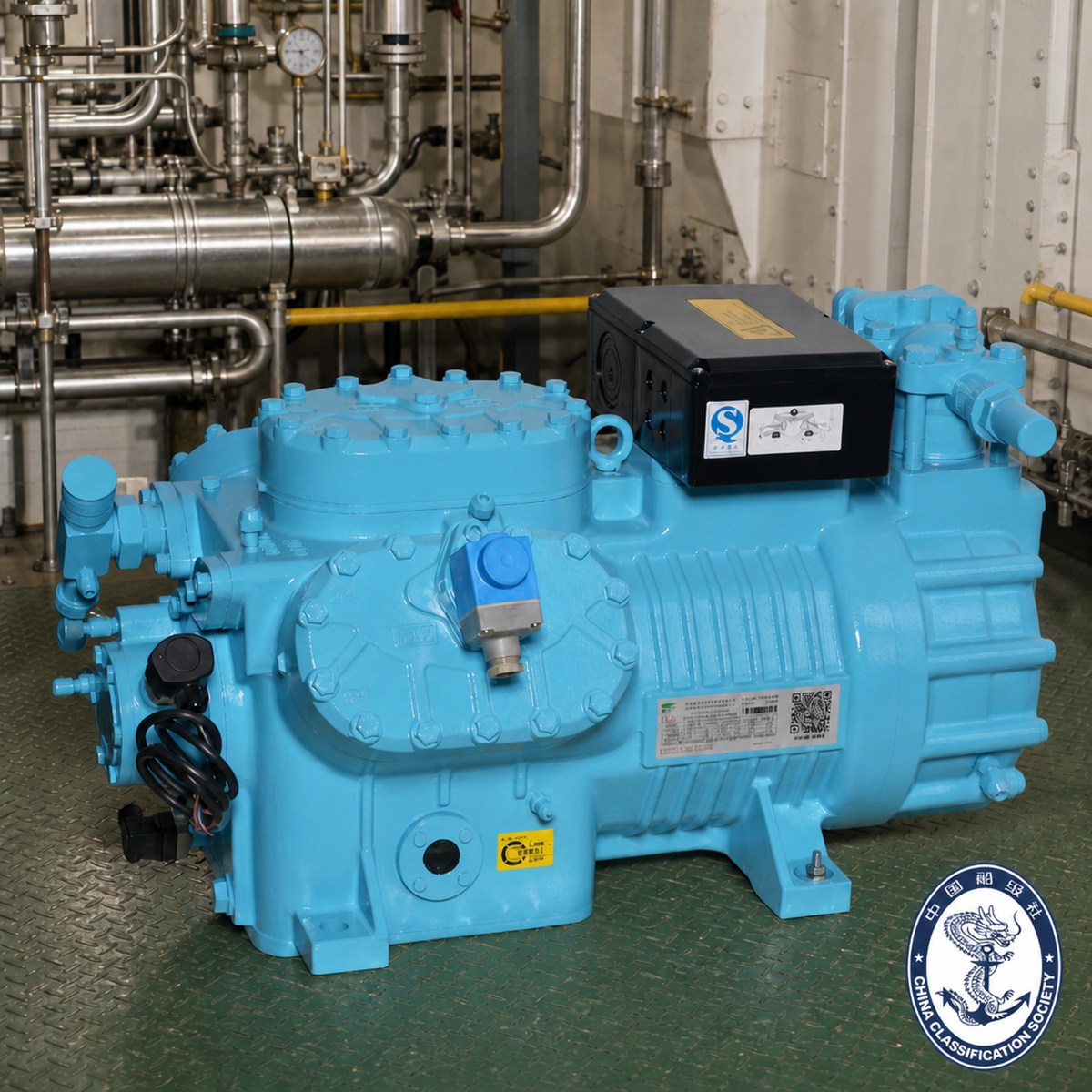

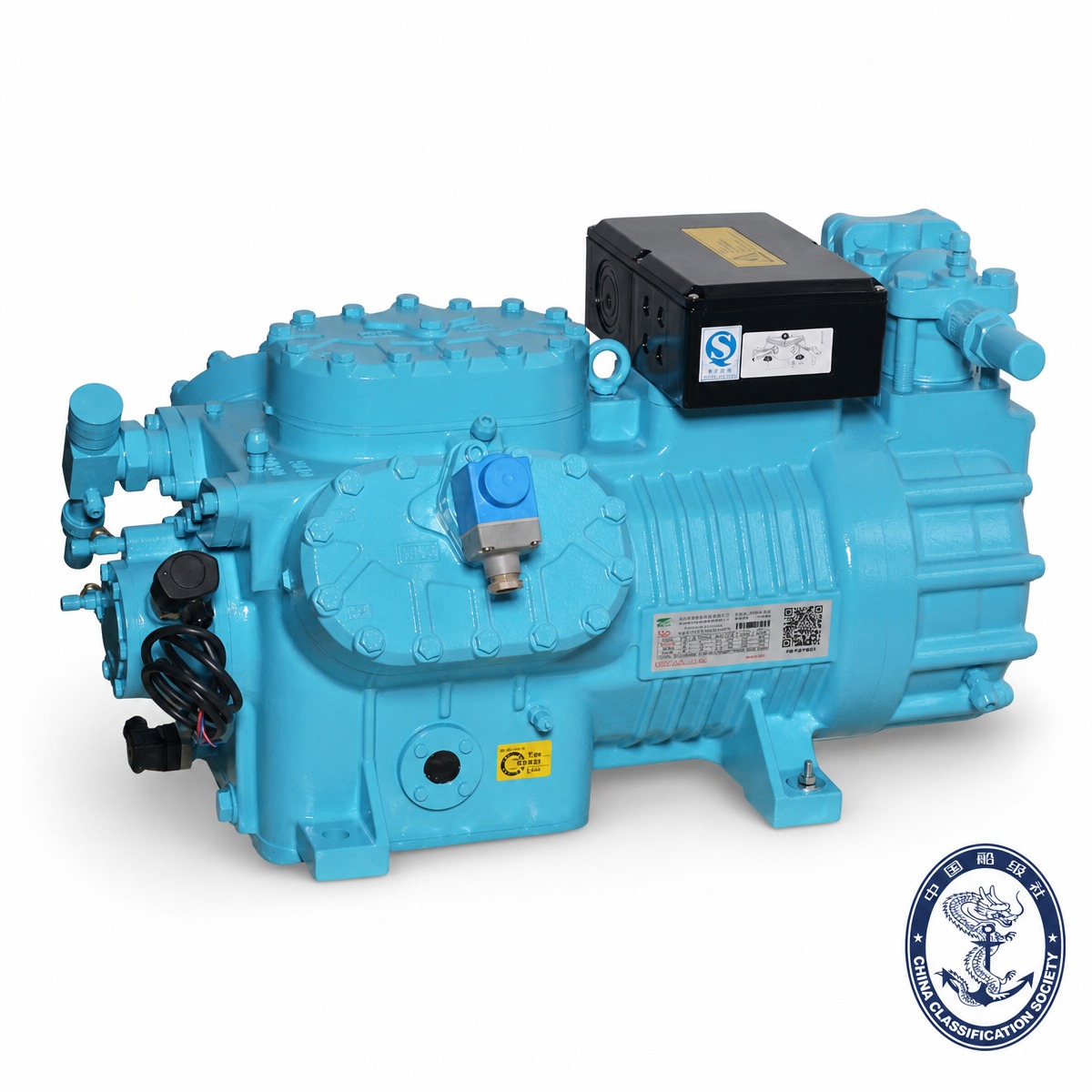

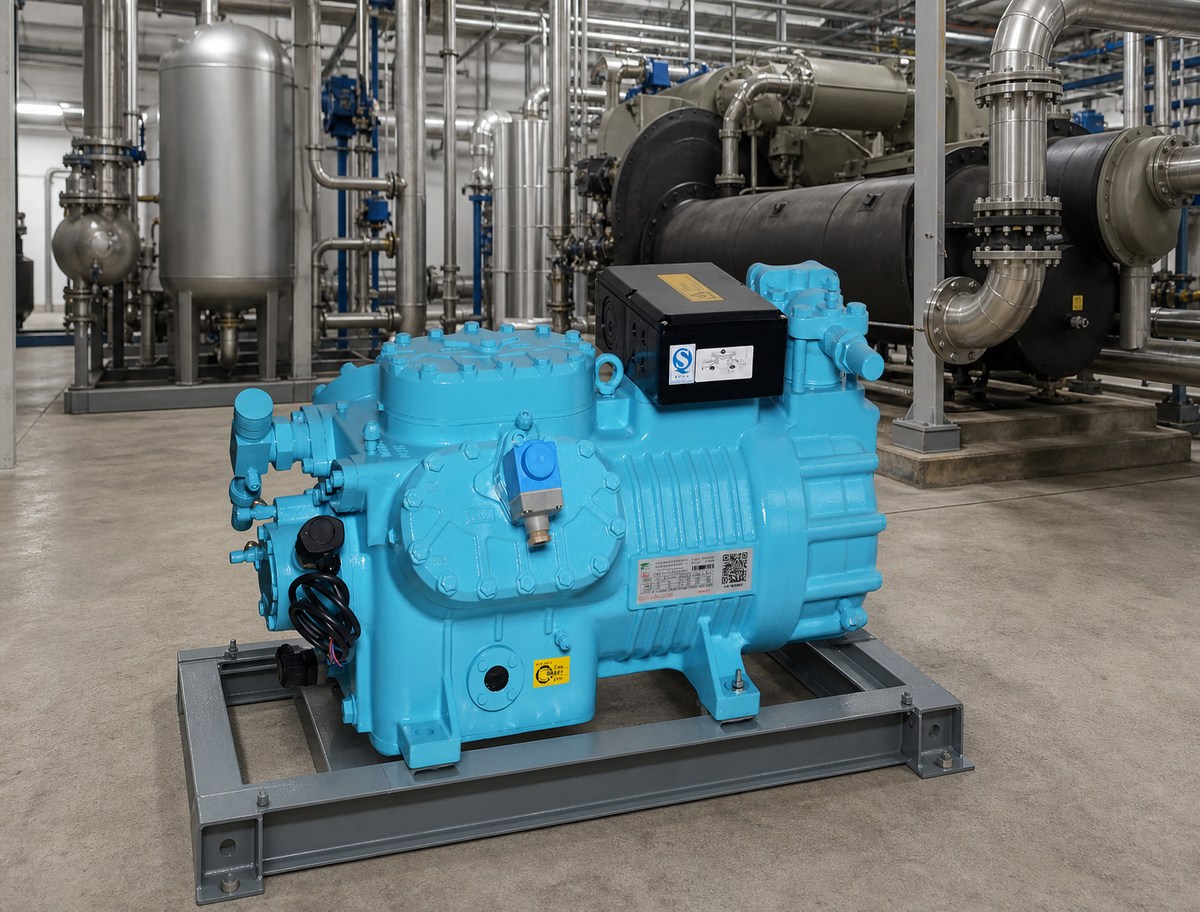

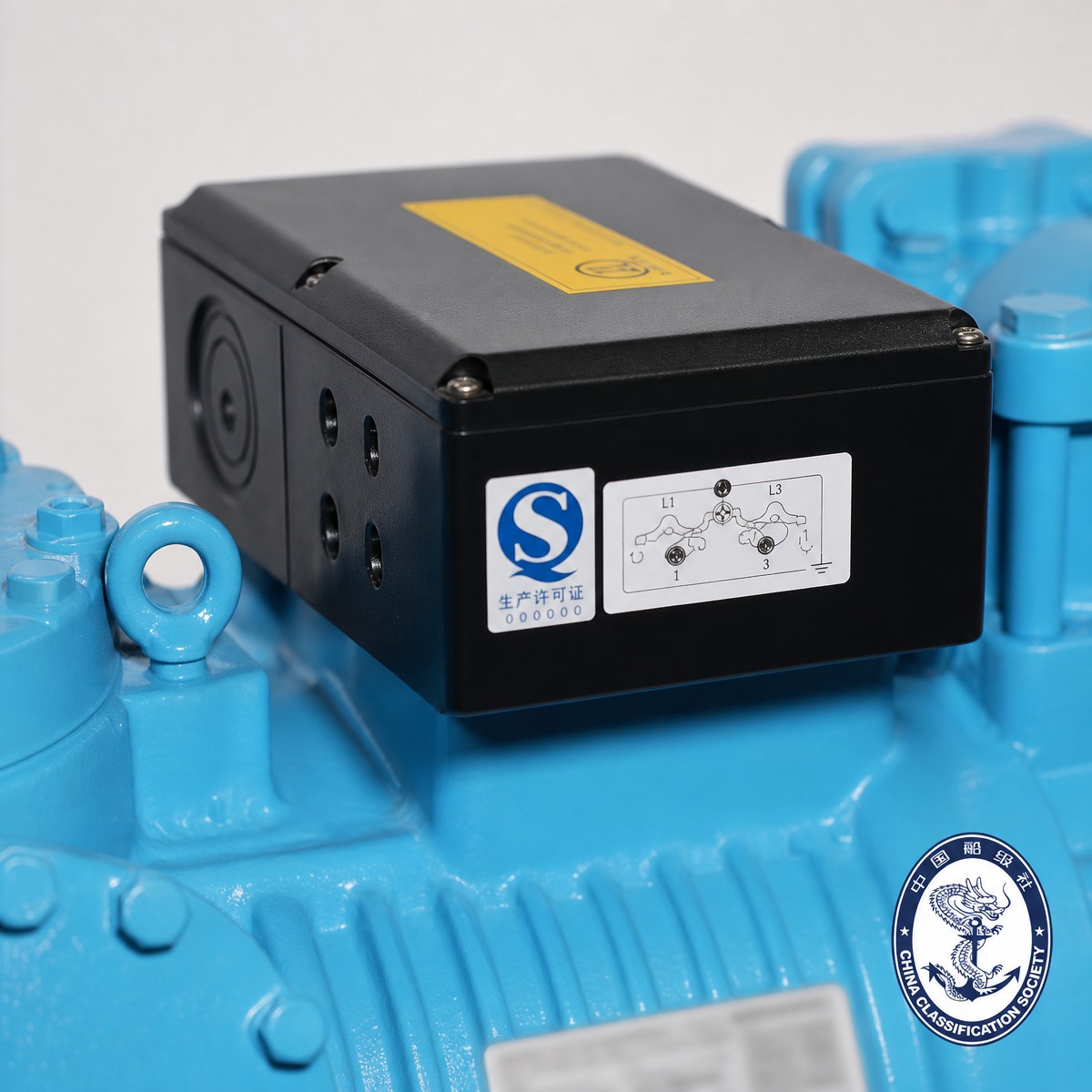

คอมเพรสเซอร์ลูกสูบ 6 สูบ T-Series สำหรับอุปกรณ์ทางทะเล

T-Series L4 เป็นคอมเพรสเซอร์ทำความเย็นแบบลูกสูบกึ่งสุญญากาศสี่สูบที่ออกแบบมาสำหรับห้องทดสอบจำลองสภาพแวดล้อมและอุปกรณ์ทดสอบสภาพอากาศ และสำหรับเครื่องทำความเย็นเชิงพาณิชย์ โรงงานห้องเย็นขนาดใหญ่ และการขนส่งด้วยโซ่เย็น ด้วยช่วงการกระจัดที่ 73.6–84.5 ลบ.ม./ชม. กลุ่มผลิตภัณฑ์ L4 ครอบคลุมสี่รุ่น — BTF4H-15.3ZE / BTF4G-20.3ZE (73.6 ลบ.ม./ชม., 4×φ70×55 มม.) และ BTF4H-25.3GE / BTF4G-30.3GE (84.5 ลบ.ม./ชม., 4×φ75×55 มม.) — พร้อมด้วย กำลังมอเตอร์พิกัดตั้งแต่ 13.3 kW ถึง 22 kW ให้กำลังทำความเย็นที่กำหนดสูงสุด 44.4 kW ภายใต้เงื่อนไขการบริการ R507A

L4 ยอมรับสารทำความเย็น R22, R404A และ R507A และทำงานที่ 50 Hz โดยมีอุณหภูมิดูดสูงถึง 20°C ครอบคลุมอุณหภูมิการระเหยตั้งแต่ +7.5°C ลงไปถึง −45°C ขึ้นอยู่กับรุ่นและสารทำความเย็น แต่ละยูนิตถูกสร้างขึ้นตามการออกแบบ T-Series เจนเนอเรชั่นที่ 3: ตัวหล่อที่ได้รับการปรับปรุงพร้อมกระบอกสูบที่แข็งตัว ฝาสูบที่ปรับโปรไฟล์ใหม่ซึ่งจะช่วยลดการสั่นสะเทือนของไอเสียและลดเสียงรบกวน แผ่นวาล์วที่แข็งแกร่งขึ้นเพื่อประสิทธิภาพไอเสียที่ดีขึ้น แบริ่งที่ได้รับการอัพเกรดเพื่อการหล่อลื่นที่ดีขึ้นและลดความเสี่ยงในการชัก และมอเตอร์ที่ปรับแต่งเพื่อประสิทธิภาพที่สูงขึ้นและความทนทานต่อโหลดเกินที่มากขึ้น การออกแบบลูกสูบแบบวงแหวนบางช่วยลดการสูญเสียแรงเสียดทานภายในเพิ่มเติม

การป้องกันเสร็จสมบูรณ์ตามมาตรฐาน: การตรวจจับอุณหภูมิการไหลออก การตรวจสอบความแตกต่างของแรงดันน้ำมัน ตัวกรองน้ำมันแบบแม่เหล็ก เครื่องทำความร้อนเหวี่ยง และรูปแบบการเชื่อมต่อ 12 พอร์ต ช่วยให้การติดตั้งสะอาดและบำรุงรักษาง่าย L4 ได้รับการเสริมกำลังเพิ่มเติมโดยใบรับรองการอนุมัติประเภท China Classification Society (CCS) (หมายเลข ZG24PTB00058_01 มีผลใช้ได้ถึงวันที่ 10-28-2029) ที่ออกโดย CCS Zhejiang Branch ซึ่งมีคุณสมบัติซีรีส์ L4 สำหรับการติดตั้งบนเรือประมงในประเทศและเดินทะเลภายใต้กฎ CCS สำหรับการก่อสร้างเรือประมงที่ทำจากเหล็กในมหาสมุทร (2021) และกฎทางเทคนิคสำหรับกฎหมาย การตรวจสอบเรือประมง (2562)

สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม 天猫购买

รุ่น：
BTF6H-25.3Z / BTF6H-35.3G、BTF6G-30.3Z / BTF6G-40.3G、BTF6F-40.3Z / BTF6F-50.3G
ยี่ห้อ：
Blait

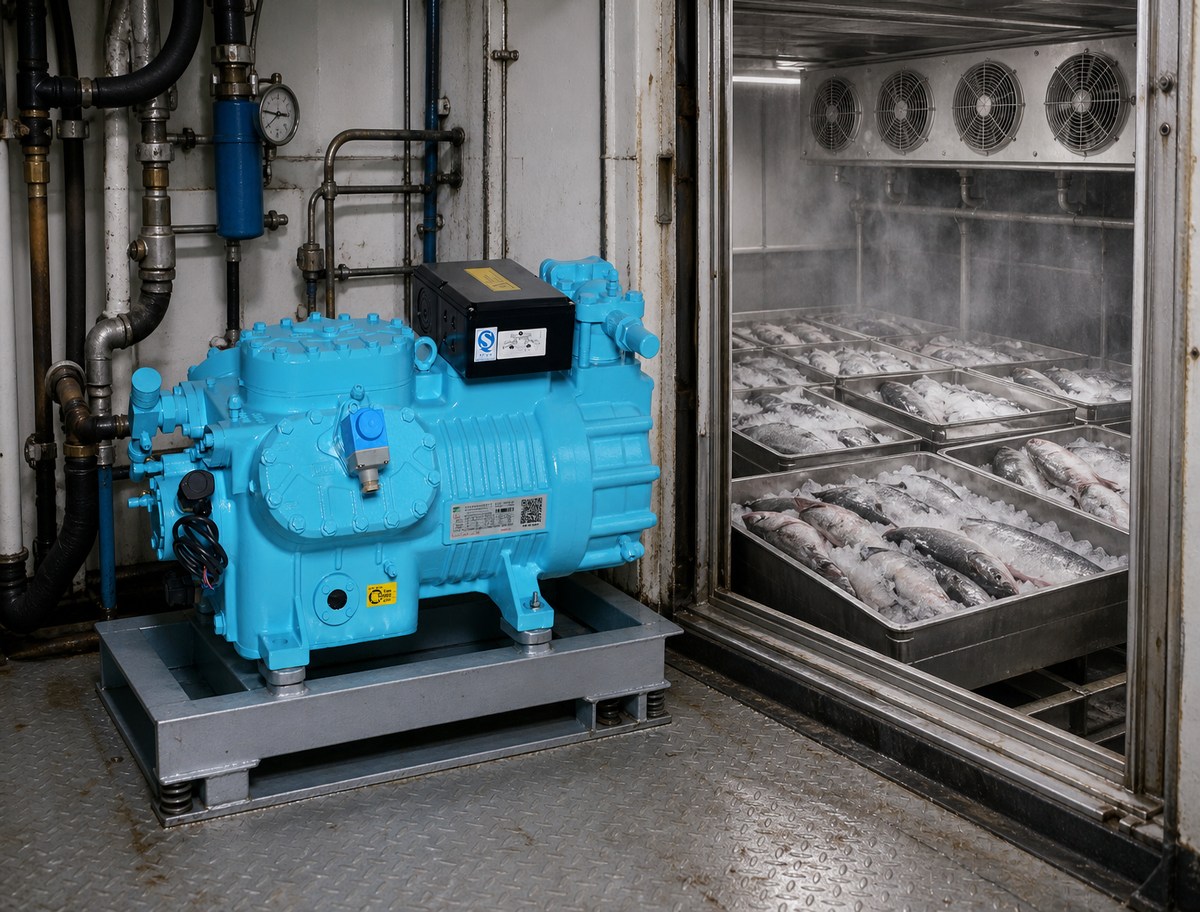

T -Series L6 เป็นคอมเพรสเซอร์ทำความเย็นแบบลูกสูบกึ่งสุญญากาศใบพัดเดียวที่ใหญ่ที่สุดในกลุ่มผลิตภัณฑ์ Brilliant (Bolitai) T-Series: หกกระบอกสูบ ปริมาตรกระบอกสูบตั้งแต่ 110.5 ถึง 151.6 ลบ.ม./ชม. กำลังมอเตอร์ปกติตั้งแต่ 28 ถึง 50 แรงม้า ออกแบบมาสำหรับ โรงงานทำความเย็นทางทะเลและระบบทำความเย็นในกระบวนการอุตสาหกรรม — และเท่าเทียมกันที่บ้านในชั้นวางห้องเย็นขนาดใหญ่ การขนส่งแบบโซ่เย็น และ เครื่องทำความเย็นเชิงพาณิชย์ ทั้งหกรุ่นอยู่ภายใต้ การอนุมัติประเภท China Classification Society (CCS) สำหรับเครื่องจักรทำความเย็นบนเรือประมงในประเทศและในมหาสมุทร ซึ่งทำให้ L6 เป็นตัวเลือกเริ่มต้นเมื่อเครื่องจักรหกสูบขนาดใหญ่ระดับพื้นดินต้องออกสู่ทะเล

การออกแบบลูกสูบรุ่นที่สาม

L6 มีการออกแบบ T-Series รุ่นที่ 3 ใหม่ทั้งหมด:

ตัวถังใหม่ — การออกแบบโครงสร้างที่ได้รับการปรับปรุงให้เหมาะสม ความแข็งแกร่งสูง รูกระบอกสูบที่แข็งตัวเพื่อยืดอายุการสึกหรอ
ฝาสูบใหม่ — ลดการเต้นเป็นจังหวะและลดเสียงรบกวนในการทำงาน
แผ่นวาล์วใหม่ — ประสิทธิภาพการจ่ายออกสูงขึ้นและต้านทานแรงกระแทกได้ดีขึ้น
ตลับลูกปืนใหม่ — ฟิล์มน้ำมันดีขึ้น ความเสี่ยงต่อการยึดเพลาลดลง
มอเตอร์ใหม่ — ประสิทธิภาพสูงขึ้น ทนทานต่อการโอเวอร์โหลดมากขึ้น ขอบเขตการทำงานที่กว้างขึ้น
โปรไฟล์ลูกสูบใหม่ — ลดปริมาตรระยะห่าง แหวนลูกสูบแบบกกบางลงเพื่อการสูญเสียแรงเสียดทานที่ลดลง

หกรุ่น สองตระกูลเบื่อ สองคลาสอุณหภูมิ

รุ่น	มอเตอร์ที่กำหนด	ปริมาตร	กระบอกสูบ × กระบอกสูบ × ช่วงชัก	ระดับ
BTF6H-25.3Z	28 แรงม้า / 20.5 กิโลวัตต์	110.5 ลบ.ม./ชม	6 × Ø70 × 55 มม	Z = อุณหภูมิต่ำปานกลาง
BTF6H-35.3G	35 แรงม้า / 25.5 กิโลวัตต์	110.5 ลบ.ม./ชม	6 × Ø70 × 55 มม	G = อุณหภูมิปานกลางถึงสูง
BTF6G-30.3Z	34 แรงม้า / 25 กิโลวัตต์	126.8 ลบ.ม./ชม	6 × Ø75 × 55 มม	Z = อุณหภูมิต่ำปานกลาง
BTF6G-40.3G	40 แรงม้า / 30 กิโลวัตต์	126.8 ลบ.ม./ชม	6 × Ø75 × 55 มม	G = อุณหภูมิปานกลางถึงสูง
BTF6F-40.3Z	44 แรงม้า / 32.3 กิโลวัตต์	151.6 ลบ.ม./ชม	6 × Ø82 × 55 มม	Z = อุณหภูมิต่ำปานกลาง
BTF6F-50.3G	50 แรงม้า / 37 กิโลวัตต์	151.6 ลบ.ม./ชม	6 × Ø82 × 55 มม	G = อุณหภูมิปานกลางถึงสูง

สารทำความเย็น: R22, R404A, R507A (คำต่อท้าย R = เวอร์ชันน้ำมันแร่สำหรับ R22/R502; คำต่อท้าย E = เวอร์ชันน้ำมันเอสเทอร์สำหรับ R134a/R404A/R407A/B/C และ R507A)

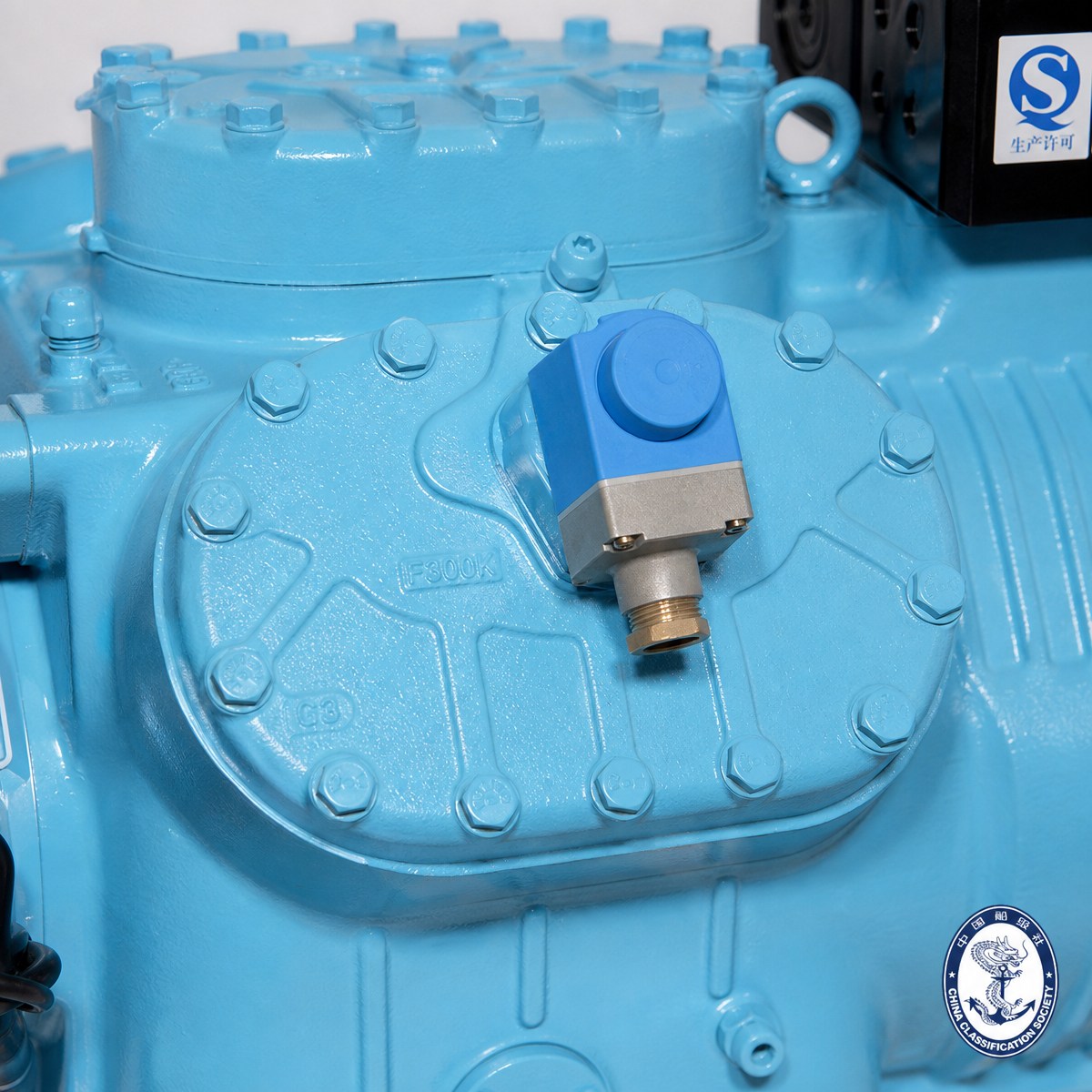

การควบคุมความจุ: ไม่เหมือนกับรุ่นสี่สูบ (50/100 % สองขั้นตอน) L6 หกสูบมี การโหลดสามขั้นตอน 34 % / 67 % / 100 % โดยหลักการหยุดดูด — ไม่ต้องบายพาสก๊าซร้อน ไม่จำเป็นต้องควบคุมแรงดันดูด ความสามารถในการรับน้ำหนักชิ้นส่วนเป็นไปตามภาระโดยไม่สิ้นเปลืองหัว ซึ่งเป็นสิ่งที่รอบการทำงานในการทำความเย็นของกระบวนการและกำหนดการละลายน้ำแข็งของภาชนะต้องการ

การหล่อลื่นและการสตาร์ท: การหล่อลื่นปั๊มน้ำมันแบบบังคับที่มีขนาดเพื่อการเอียงและการหมุนในทะเลอย่างยั่งยืน มอเตอร์สตาร์ทแบบแยกขดลวด PW จำกัดกระแสสตาร์ท (สตาร์ท 141–226 A เทียบกับโรเตอร์ที่ล็อค 233–404 A) แหล่งจ่ายไฟ 220–240 V Δ / 380–420 VY, 3 เฟส, 50 Hz; 265–290 V Δ / 440–480 VY, 3 เฟส, 60 Hz

ทำไมผู้ซื้อถึงเลือก L6

เครื่องจักรหนึ่งเครื่อง รุ่นที่ผ่านการรับรองหกรุ่น — ภาคผนวก CCS ทั้งหมดอยู่ในใบรับรองเดียว ดังนั้นการปรับใหม่และการกำหนดมาตรฐานกลุ่มยานพาหนะจึงเป็นเรื่องง่าย
การขนถ่ายจริงสามขั้นตอน (34/67/100 %) — จับคู่กับการแกว่งโหลดในกระบวนการทำความเย็นและรอบการละลายน้ำแข็งของเรือประมง
ตารางเผยแพร่กว้าง — R22 ลงไปถึง −40 °C การระเหย, R404A/R507A ลงไปถึง −45 °C; ใช้งานได้ลึกยิ่งขึ้นด้วยการฉีดของเหลวตามแผนภาพขีดจำกัดการใช้งาน
การหล่อลื่นปั๊มน้ำมันแบบบังคับ + การสตาร์ทแบบแยกขดลวด — ส่วนต่างทางกลและทางไฟฟ้าเกรดมารีน
การสนับสนุนโดยตรงของผู้ผลิต — การเข้าถึงซอฟต์แวร์ที่คัดสรร อะไหล่แท้ และการตรวจสอบการใช้งานของจุดปฏิบัติหน้าที่ทุกจุดก่อนการสั่งซื้อ

คำถามที่พบบ่อย

ไตรมาสที่ 1 ฉันจะอ่านโค้ดรุ่น L6 เช่น BTF6G-30.3ZE ได้อย่างไร

B = Brilliant (รหัสบริษัท); T = T-ซีรีส์; F = ลูกสูบกึ่งสุญญากาศ; 6 = หกกระบอกสูบ; G = กลุ่มกระบอกสูบ/ระยะชัก (H = Ø70 มม., G = Ø75 มม., F = Ø82 มม.); 30 = กำลังมอเตอร์ที่กำหนดในหน่วย HP; .3 = อนุกรมการออกแบบ; Z = การใช้งานที่อุณหภูมิต่ำปานกลาง (G = สูงปานกลาง); E = รุ่นน้ำมันเอสเทอร์สำหรับ R134a/R404A/R407A/B/C/R507A (R = รุ่นน้ำมันแร่สำหรับ R22/R502) ดังนั้น BTF6G-30.3ZE จึงเป็นน้ำมันเครื่องเอสเทอร์หกสูบระดับ HP 34 แรงม้า สำหรับงานอุณหภูมิปานกลาง-ต่ำบน R404A/R507A

ไตรมาสที่ 2 ฉันจะเลือกจากหกรุ่นได้อย่างไร

ส่งอุณหภูมิการระเหย อุณหภูมิการควบแน่น สารทำความเย็น และภาระความร้อนมาให้เรา เราอ่านค่า Q₀ ที่จุดปฏิบัติหน้าที่ของคุณจากตารางประสิทธิภาพ (50 Hz, ก๊าซดูด 20 °C, ไม่มีการระบายความร้อนด้วยของเหลว) ตรวจสอบจุดเทียบกับแผนภาพขีดจำกัดการใช้งานพร้อมระยะขอบ และยืนยันโมเดล — รวมถึงว่าจำเป็นต้องใช้ตัวเลือกการควบคุมความจุ 34/67/100 % หรือไม่ ไม่เคยปรับขนาดจากการกระจัดเพียงอย่างเดียว

ไตรมาสที่ 3 สารทำความเย็นและน้ำมันชนิดใดเข้าคู่กับคำต่อท้ายข้อใด

คำต่อท้าย R = น้ำมันแร่ สำหรับ R22 และ R502 คำต่อท้าย E = น้ำมันเอสเทอร์ สำหรับ R404A, R507A, R134a และ R407A/B/C ห้ามผสมน้ำมันประเภทระหว่างเครื่อง R และ E และห้ามผสมน้ำมันทำความเย็นของยี่ห้อหรือรุ่นที่แตกต่างกัน

ไตรมาสที่ 4 ตัวเลขขนาดแกนคืออะไร?

ปริมาตรกระบอกสูบ 110.5 ลบ.ม./ชม. (BTF6H), 126.8 ลบ.ม./ชม. (BTF6G), 151.6 ลบ.ม./ชม. (BTF6F) ที่ 50 Hz กำลังมอเตอร์ที่กำหนด 28–50 แรงม้า (20.5–37 กิโลวัตต์) เติมน้ำมัน 4.75 ลิตร ทุกรุ่น น้ำหนัก 224–241 กก. รวมน้ำมัน กระบอกสูบทั้ง 6 สูบมีระยะชัก Ø55 มม.

คำถามที่ 5 L6 ได้รับการอนุมัติให้ใช้ในทะเลหรือไม่?

ใช่ — ทั้ง 6 รุ่นแสดงอยู่ในใบรับรองประเภท CCS ZG24PTB00058-01 (China Classification Society, Zhejiang Branch, ออก 2024-10-29, ใช้ได้ถึงวันที่ 2029-10-28) สำหรับเครื่องจักรทำความเย็นบนเรือประมงในประเทศและในมหาสมุทร โดยมีจุดปฏิบัติหน้าที่ปกติ −31.5/40.5 °C (คลาส Z) และ −6.5/43.5 °C (G-class) บน R507 ที่ 1450 รอบ/นาที แรงดันการออกแบบ 3.2 MPa สำหรับเรือที่มีน้ำหนักเกิน 20 ตันในการให้บริการจับปลา เราจับคู่บ่อน้ำมันชดเชยความลาดเอียงประเภท C เพื่อให้การหล่อลื่นยังคงเหมือนเดิมภายใต้รายการที่ยั่งยืน การอนุมัตินี้ครอบคลุมถึงตัวคอมเพรสเซอร์ ไม่ใช่ทั้งโรงงาน

คำถามที่ 6 คุณช่วยแสดงประสิทธิภาพ 60 Hz ให้ฉันหน่อยได้ไหม

แคตตาล็อกเผยแพร่ข้อมูล 50 Hz สำหรับ 60 Hz ให้คูณ Q₀ และ Pe ด้วยตัวประกอบ 1.2 ที่แสดงในแค็ตตาล็อก กระแสไฟทำงานสูงสุดยังคงไม่เปลี่ยนแปลง สำหรับหน้าที่ใดๆ นอกเหนือพื้นฐานที่เผยแพร่ (จุดที่แน่นอน 60 Hz, การระบายความร้อนด้วยของเหลว, อุณหภูมิการดูดที่แตกต่างกัน) ให้ใช้ซอฟต์แวร์การเลือก Blait — อย่าคาดการณ์ด้วยมือ

คำถามที่ 7 มีตัวเลือกการโหลดชิ้นส่วนอะไรบ้าง?

รุ่นหกสูบรองรับ การควบคุมความจุสามขั้นตอน 34 % / 67 % / 100 % โดยหลักการหยุดการดูด: ถังสูบจะถูกขนถ่ายด้วยระบบไฟฟ้า ไม่ต้องใช้บายพาสก๊าซร้อน และไม่ต้องใช้ตัวควบคุมแรงดันในการดูด นี่คือข้อได้เปรียบด้านการใช้งานหลักในช่วงสี่สูบ (50/100 % สองขั้นตอน)

คำถามที่ 8 มีการป้องกันและเครื่องมืออะไรบ้างที่เป็นมาตรฐาน?

ข้อกำหนดมาตรฐานสำหรับโครงร่าง 12 พอร์ต: การเชื่อมต่อ HP และ LP, ขั้วต่อเซ็นเซอร์อุณหภูมิคายประจุ, หัวฉีดของเหลวแบบอิเล็กทรอนิกส์, การเติม/ระบายน้ำมัน, สกรูกรองน้ำมันแบบแม่เหล็ก, การส่งคืนน้ำมันไปยังตัวแยก, เครื่องทำความร้อนข้อเหวี่ยง 140 W, การเชื่อมต่อสวิตช์แรงดันน้ำมัน (+/−) และขั้วต่อสวิตช์แรงดันน้ำมันแบบอิเล็กทรอนิกส์ อุปกรณ์เสริม: สวิตช์ดิฟเฟอเรนเชียลแรงดันน้ำมันอิเล็กทรอนิกส์ของ KRIWAN, โมดูลป้องกันมอเตอร์ของ KRIWAN, พัดลมฝาสูบ, เซ็นเซอร์อุณหภูมิ, โซลินอยด์ควบคุมความจุ

คำถามที่ 9 ขนาดของการเชื่อมต่อท่อคือเท่าไร?

สายดูด SL 54 มม. (2 1/8') ในทุกรุ่น สายจ่าย DL 35 มม. (1 3/8') บน BTF6H-25.3Z, BTF6H-35.3G, BTF6G-30.3Z และ BTF6G-40.3G; DL 42 มม. (1 5/8') บน BTF6F-40.3Z และ BTF6F-50.3G

คำถามที่ 10 L6 สามารถควบคุมอุณหภูมิการระเหยได้ลึกแค่ไหน?

ในตารางที่เผยแพร่: รุ่น R22 Z ถึง −40 °C , รุ่น R404A/R507A ถึง −45 °C การระเหย แผนภาพขีดจำกัดการใช้งานจะขยายขอบเขตไปที่ −50 °C โดยใช้มาตรการทางเทคนิคที่กำหนด (การทำความเย็นเพิ่มเติม/การฉีดของเหลวแบบอิเล็กทรอนิกส์ ขีดจำกัดความร้อนยวดยิ่งในการดูด) สำหรับ R404A/R507A ที่ต่ำกว่า −30 °C ค่า Q₀/Pe ที่แน่นอนต้องมาจากซอฟต์แวร์การเลือก Blait สำหรับการทำงานต่อเนื่องที่ลึกกว่าซองแบบขั้นเดียว ให้ก้าวไปสู่ช่วงแบบสองขั้นของ T-Series (42.3–101.1 ลบ.ม./ชม., 12–30 HP) หรือแนวสกรู YBLG

2.1 พารามิเตอร์ทางกลและไฟฟ้า (50 Hz)

รุ่น	มอเตอร์ที่กำหนด HP/kW	ปริมาตรกระบอกสูบ m³/h	กระบอกสูบ × Ø × ช่วงชัก มม.	ประจุน้ำมัน L	กระแสไฟทำงานสูงสุด A	สตาร์ท / โรเตอร์แบบล็อค A	เครื่องทำความร้อนห้องข้อเหวี่ยง W	น้ำหนัก กก
BTF6H-25.3Z	28 / 20.5	110.5	6 × Ø70 × 55	4.75	53.2	141.0 / 233.0	140	224
BTF6H-35.3G	35 / 25.5	110.5	6 × Ø70 × 55	4.75	64.4	165.0 / 275.0	140	235
BTF6G-30.3Z	34/25	126.8	6 × Ø75 × 55	4.75	65.5	141.0 / 233.0	140	228
BTF6G-40.3G	40/30	126.8	6 × Ø75 × 55	4.75	73.9	219.0 / 362.0	140	238
BTF6F-40.3Z	44 / 32.3	151.6	6 × Ø82 × 55	4.75	83.2	219.0 / 362.0	140	238
BTF6F-50.3G	50/37	151.6	6 × Ø82 × 55	4.75	96.2	226.0 / 404.0	140	241

การหล่อลื่น: บังคับ (ปั้มน้ำมัน) การสตาร์ท: มอเตอร์แยกขดลวด PW แหล่งจ่าย: 220–240 V Δ / 380–420 VY 3~/50 Hz; 265–290 V Δ / 440–480 VY 3~/60 Hz

2.2 ความสามารถในการทำความเย็น Q₀ (kW) และกำลังไฟฟ้าเข้า Pe (kW) — R404A / R507A

อุณหภูมิควบแน่น 30 °C

รุ่น (ต่อท้าย E) — การระเหย °C →	0	−5	−10	−15	−20	−25	−30	−35	−40	−45
BTF6H-25.3ZE Qo	104.84	87.20	71.85	58.59	47.19	37.46	29.19	22.21	16.33	11.37
BTF6H-25.3ZE พี	22.98	22.10	20.92	19.49	17.86	16.08	14.22	12.32	10.44	8.63
BTF6G-30.3ZE Qo	121.34	101.28	83.84	68.75	55.77	44.67	35.24	27.26	20.53	14.83
BTF6G-30.3ZE พี	27.73	26.55	25.07	23.34	21.42	19.38	17.26	15.12	13.03	11.03
BTF6F-40.3ZE Qo	145.63	121.40	100.30	82.04	66.32	52.87	41.41	31.69	23.45	16.46
BTF6F-40.3ZE พี	33.52	32.26	30.59	28.60	26.34	23.90	21.33	18.71	16.12	13.60
BTF6H-35.3GE Qo	104.42	86.52	71.03	57.70	46.30	36.60	28.38	21.43	15.55	–
BTF6H-35.3GE พีอี	22.39	21.57	20.46	19.11	17.58	15.90	14.13	12.31	10.49	–
BTF6G-40.3GE Qo	119.00	98.72	81.17	66.06	53.12	42.11	32.78	24.89	18.21	–
BTF6G-40.3GE พีอี	26.33	25.25	23.89	22.29	20.50	18.58	16.56	14.50	12.45	–
BTF6F-50.3GE Qo	144.44	119.98	98.82	80.60	65.01	51.74	40.49	30.69	22.89	–
BTF6F-50.3GE พีอี	32.61	31.32	29.65	27.65	25.40	22.96	20.39	17.77	15.15	–

อุณหภูมิควบแน่น 40 °C

รุ่น (ต่อท้าย E)	0	−5	−10	−15 −20 −25 −30 −35	−40 −45	โมเดล	(	ต่อ	ท้าย	E
BTF6H-25.3ZE Qo	89.71	74.25	60.81	49.21	39.27	30.82	23.70	17.74	12.77	8.65
BTF6H-25.3ZE พี	27.05	25.50	23.69	21.68	19.52	17.27	14.98	12.70	10.49	8.40
BTF6G-30.3ZE Qo	103.83	86.43	71.28	58.18	46.93	37.34	29.22	22.38	16.64	11.83
BTF6G-30.3ZE พี	32.68	30.75	28.57	26.20	23.69	21.12	18.52	15.97	13.52	11.23
BTF6F-40.3ZE Qo	124.45	103.48	85.20	69.36	55.73	44.06	34.13	25.72	18.61	12.58
BTF6F-40.3ZE พี	39.06	36.92	34.43	31.67	28.71	25.62	22.47	19.33	16.27	13.35
BTF6H-35.3GE Qo	89.09	73.41	59.89	48.27	38.35	29.93	22.84	16.88	11.88	–
BTF6H-35.3GE พีอี	26.19	24.76	23.09	21.21	19.19	17.06	14.88	12.68	10.53	–
BTF6G-40.3GE Qo	101.01	83.52	68.37	55.31	44.15	34.66	26.63	19.86	14.14	–
BTF6G-40.3GE พีอี	30.46	28.75	26.79	24.64	22.34	19.93	17.47	15.00	12.58	–
BTF6F-50.3GE Qo	122.78	101.76	83.53	67.80	54.33	42.83	33.07	24.80	17.76	–
BTF6F-50.3GE พีอี	37.83	35.67	33.19	30.44	27.49	24.40	21.25	18.09	15.01	–

อุณหภูมิควบแน่น 50 °C

)	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF6H-25.3ZE Qo	74.04	60.94	49.54	39.70	31.30	24.19	18.24	13.31	9.26
BTF6H-25.3ZE พี	30.63	28.41	25.99	23.41	20.74	18.03	15.32	12.68	10.16
BTF6G-30.3ZE Qo	85.75	71.13	58.38	47.35	37.89	29.85	23.06	17.38	12.65
BTF6G-30.3ZE พี	37.31	34.61	31.71	28.69	25.59	22.48	19.40	16.43	13.61
BTF6F-40.3ZE Qo	102.40	84.85	69.52	56.21	44.75	34.95	26.62	19.58	13.64
BTF6F-40.3ZE พี	43.80	40.81	37.53	34.05	30.42	26.72	23.01	19.38	15.88
BTF6H-35.3GE Qo	73.08	59.90	48.49	38.69	30.33	23.28	17.37	12.44	8.35
BTF6H-35.3GE พีอี	29.48	27.46	25.23	22.84	20.34	17.78	15.20	12.64	10.17
BTF6G-40.3GE Qo	82.49	67.91	55.25	44.35	35.03	27.12	20.44	14.84	10.12
BTF6G-40.3GE พีอี	34.12	31.78	29.23	26.52	23.69	20.80	17.90	15.02	12.22
BTF6F-50.3GE Qo	100.16	82.73	67.58	54.48	43.24	33.64	25.49	18.58	12.67
BTF6F-50.3GE พีอี	42.18	39.19	35.93	32.45	28.83	25.14	21.43	17.77	14.24

2.3 ความสามารถในการทำความเย็น Q₀ (kW) และกำลังไฟฟ้าเข้า Pe (kW) — R22

อุณหภูมิควบแน่น 30 °C

โมเดล (ต่อท้าย R) — การระเหย °C →	+12.5	+10	+7.5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF6H-35.3GR Qo	154.45	141.44	129.31	118.00	97.68	80.14	65.05	52.15	41.16	31.84	23.96	–	–
BTF6H-35.3GR พีอี	19.54	19.85	20.03	20.08	19.86	19.25	18.30	17.09	15.67	14.11	12.47	–	–
BTF6G-40.3GR Qo	177.08	162.13	148.19	135.20	111.85	91.69	74.35	59.52	46.90	36.20	27.15	–	–
BTF6G-40.3GR พีอี	22.54	22.89	23.08	23.14	22.89	22.20	21.13	19.75	18.14	16.36	14.48	–	–
BTF6F-50.3GR Qo	213.11	195.19	178.48	162.90	134.89	110.68	89.84	72.00	56.79	43.86	32.90	–	–
BTF6F-50.3GR พีอี	27.33	27.75	27.99	28.07	27.78	26.97	25.72	24.10	22.21	20.11	17.91	–	–
BTF6H-25.3ZR Qo	–	–	–	–	–	80.14	65.06	52.15	41.18	31.92	23.20	16.81	11.72
BTF6H-25.3ZR พีอี	–	–	–	–	–	19.38	18.41	17.20	15.81	14.30	12.31	10.69	8.96
BTF6G-30.3ZR Qo	–	–	–	–	–	92.70	75.47	60.74	48.23	37.67	26.79	19.49	13.65
BTF6G-30.3ZR พีอี	–	–	–	–	–	22.54	21.39	19.98	18.35	16.59	14.47	12.68	10.59
BTF6F-40.3ZR Qo	–	–	–	–	–	110.74	90.03	72.30	57.22	44.48	32.11	23.48	16.62
BTF6F-40.3ZR พีอี	–	–	–	–	–	27.03	25.74	24.12	22.26	22.24	17.03	15.04	12.9

อุณหภูมิควบแน่น 40 °C

โมเดล (ต่อท้าย R) — การระเหย °C →	+12.5	+10	+7.5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF6H-35.3GR Qo	139.35	127.44	116.33	105.98	87.38	71.32	57.54	45.78	35.79	27.36	20.25	–	–
BTF6H-35.3GR พีอี	25.26	25.17	24.96	24.65	23.72	22.45	20.90	19.13	17.21	15.20	13.17	–	–
BTF6G-40.3GR Qo	159.75	146.07	133.30	121.40	100.03	81.58	65.74	52.23	40.75	31.07	22.91	–	–
BTF6G-40.3GR พีอี	28.91	28.82	28.59	28.24	27.21	25.79	24.05	22.06	19.89	17.61	15.27	–	–
BTF6F-50.3GR Qo	192.45	176.05	160.75	146.48	120.82	98.66	79.62	63.34	49.51	37.80	27.91	–	–
BTF6F-50.3GR พีอี	35.01	34.90	34.64	34.23	33.02	31.34	29.29	26.95	24.39	21.70	18.97	–	–
BTF6H-25.3ZR Qo	–	–	–	–	–	70.94	57.31	45.66	35.79	27.47	19.41	13.74	9.18
BTF6H-25.3ZR พีอี	–	–	–	–	–	22.58	21.02	19.29	17.44	15.52	13.08	10.99	8.81
BTF6G-30.3ZR Qo	–	–	–	–	–	82.15	66.57	53.28	42.01	32.53	22.57	16.03	10.75
BTF6G-30.3ZR พีอี	–	–	–	–	–	26.39	24.54	22.49	20.31	18.07	15.68	13.26	10.62
BTF6F-40.3ZR Qo	–	–	–	–	–	98.29	79.55	63.54	49.96	38.51	27.22	19.51	13.30
BTF6F-40.3ZR พีอี	–	–	–	–	–	31.50	29.42	27.10	24.62	22.05	19.79	15.98	13.07

อุณหภูมิควบแน่น 50 °C

แบบจำลอง (ต่อท้าย R) — การระเหย °C →	+12.5	+10	+7.5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF6H-35.3GR Qo	124.23	113.45	103.38	94.00	77.13	62.59	50.11	39.49	30.49	22.93	–	–	–
BTF6H-35.3GR พีอี	30.67	30.18	–†	28.91	27.28	25.36	23.22	20.91	18.50	16.04	–	–	–
BTF6G-40.3GR Qo	142.41	130.02	118.45	107.67	88.28	71.57	57.23	45.02	34.69	26.00	–	–	–
BTF6G-40.3GR พีอี	34.86	34.34	33.70	32.95	31.16	29.04	26.65	24.06	21.35	18.57	–	–	–
BTF6F-50.3GR Qo	171.77	153.91	143.04	130.10	106.84	86.75	69.50	54.79	42.32	31.75	–	–	–
BTF6F-50.3GR พีอี	42.25	41.63	40.87	39.98	37.86	35.34	32.52	29.46	26.26	22.99	–	–	–
BTF6H-25.3ZR Qo	–	–	–	–	–	62.04	49.83	39.43	31.03	22.60	16.18	11.22	7.20
BTF6H-25.3ZR พีอี	–	–	–	–	–	25.30	23.19	20.97	18.13	16.20	13.87	11.29	8.63
BTF6G-30.3ZR Qo	–	–	–	–	–	71.94	57.99	46.11	35.97	26.27	18.87	13.12	8.41
BTF6G-30.3ZR พีอี	–	–	–	–	–	29.72	27.20	25.44	20.80	19.51	17.03	13.87	10.58
BTF6F-40.3ZR Qo	–	–	–	–	–	86.23	69.44	55.13	43.58	31.81	22.96	16.16	10.59
BTF6F-40.3ZR พีอี	–	–	–	–	–	35.37	32.55	29.57	25.74	23.44	20.28	16.66	12.94

2.4 คะแนนที่กำหนดสำหรับการอนุมัติประเภท CCS (R507, แรงดันการออกแบบ 3.2 MPa, 1450 รอบ/นาที)

แบบจำลองที่ได้รับ	การรับรอง การระเหยที่กำหนด / การควบแน่น (°C)	การกระจัด ลบ.ม./ชม.	กำลังไฟฟ้า kW
BTF6H-25.3ZE	−31.5 / 40.5	110.5	17.8 / 15.8
BTF6G-30.3ZE	−31.5 / 40.5	126.8	22.1 / 19.5
BTF6F-40.3ZE	−31.5 / 40.5	151.6	25.8 / 23.6
BTF6H-35.3GE	−6.5 / 43.5	110.5	56.8 / 27.8
BTF6G-40.3GE	−6.5 / 43.5	126.8	64.8 / 32.2
BTF6F-50.3GE	−6.5 / 43.5	151.6	78.7 / 39.8

2.5 รหัสโมเดล — วิธีอ่าน

ตัวอย่าง BTF6G-30.3ZE :

ส่วน	ความหมาย
B	รหัสบริษัท (Brilliant)
T	ความเป็นสากลของผลิตภัณฑ์ — T-Series
F	ลักษณะผลิตภัณฑ์ - ลูกสูบกึ่งสุญญากาศ
6	จำนวนกระบอกสูบ (6)
G	กลุ่มกระบอกสูบ/ระยะชัก (H = Ø70, G = Ø75, F = Ø82)
คำต่อท้ายซีรีส์ C	รหัสซีรีส์
30	กำลังมอเตอร์ที่กำหนด, HP
.3	หมายเลขซีเรียลการออกแบบ
ซี/จี	Z = อุณหภูมิต่ำปานกลาง G = อุณหภูมิปานกลางถึงสูง
อี/อาร์	E = น้ำมันเอสเทอร์ (R134a / R404A / R407A/B/C / R507A), R = น้ำมันแร่ (R22 / R502)

คอมเพรสเซอร์ลูกสูบกึ่งสุญญากาศ T-Series L4 มี ใบรับรองการอนุมัติประเภท China Classification Society (CCS) ซึ่งเป็นการยืนยันอย่างเป็นทางการของอุตสาหกรรมทางทะเลว่าผู้ผลิตสามารถผลิตผลิตภัณฑ์ที่ได้รับการรับรองตามกฎประเภทที่เกี่ยวข้อง และประเภทนั้นผ่านการทดสอบที่ได้รับอนุมัติแล้ว

รายละเอียดใบรับรอง (จากใบรับรองหมายเลข ZG24PTB00058_01):

รายละเอียด	สินค้า
ประเภทใบรับรอง	ใบรับรองการอนุมัติประเภท (型式认可证书)
ใบรับรองเลขที่	ZG24PTB00058_01
ผู้ผลิต	Zhejiang Brilliant Refrigeration Equipment Co., Ltd. (浙江博莱特制冷设备有限公司), เทศมณฑลซินชาง, มณฑลเจ้อเจียง
ผลิตภัณฑ์	คอมเพรสเซอร์ทำความเย็น (คูลลิ่งคอมเพรสเซอร์) รหัสสินค้า M0001
มีไว้สำหรับ	เรือประมงในประเทศ/เรือประมงเดินทะเล
มาตรฐานที่ได้รับอนุมัติ	1. กฎ CCS สำหรับการก่อสร้างเรือประมงประเภทเหล็กเดินทะเล (2021) และการแก้ไข ส่วนที่ 5 บทที่ 2 · 2. กฎทางเทคนิคสำหรับการตรวจสอบตามกฎหมายของเรือประมงเดินทะเล (2019) บทที่ 7 บทที่ 2 · 3. กฎทางเทคนิคสำหรับการตรวจสอบตามกฎหมายของเรือประมงเดินทะเลภายในประเทศ (2019) บทที่ 7 บทที่ 2
ผู้มีอำนาจออก	CCS สาขาเจ้อเจียง (中中船级社浙江分社)
วันที่ออก	29 ตุลาคม 2024
ใช้ได้ถึงวันที่	28 ตุลาคม 2029
ภาพวาดที่ได้รับอนุมัติเลขที่	ZG24PPP20185
รายงานผลการทดสอบการอนุมัติ	XSBC-CCS-2024001 (10-09-2024, ห้องปฏิบัติการของผู้ผลิต); FXP20240565 / 0566 / 0567 / 0568 / 0570 (11-09-2024, สถาบันตรวจสอบคุณภาพผลิตภัณฑ์และอาหารแห่งหนิงโป / สถาบันตรวจสอบเส้นใยหนิงโป)
รุ่น L4 อยู่ในขอบเขต	BTF4H-15.3ZE, BTF4G-20.3ZE, BTF4H-25.3GE, BTF4G-30.3GE (R507A, แรงดันการออกแบบ 3.2 MPa, ความเร็วพิกัด 1450 รอบ/นาที) — ภาคผนวกแบบเต็มยังครอบคลุมถึงเส้นลูกสูบ S4/M4/L6 และเส้นสกรู YLG

การอนุมัติมีความหมายต่อผู้ซื้ออย่างไร หลังจากอนุมัติประเภทแล้ว ทุกหน่วยการผลิตจะได้รับการตรวจสอบโดยผู้สำรวจ CCS ตามแผนการตรวจสอบผลิตภัณฑ์ที่ได้รับอนุมัติ ในการตรวจสอบที่น่าพอใจ สมาคมจะออกใบรับรองผลิตภัณฑ์ทางทะเลสำหรับเครื่องจักรแต่ละเครื่อง ใบรับรองยังบันทึกประกาศปลอดแร่ใยหินของโรงงาน (ตรวจสอบโดยสมาคม) และกำหนดเงื่อนไขการบำรุงรักษา: การเปลี่ยนแปลงการออกแบบ วัสดุ หรือการผลิตที่ส่งผลต่อคุณลักษณะหลักจะต้องได้รับการอนุมัติอีกครั้ง ระบบการจัดการคุณภาพโรงงานจะต้องมีประสิทธิผลและสม่ำเสมอ และสมาคมอาจดำเนินการตรวจสอบกระบวนการผลิตโดยไม่แจ้งให้ทราบล่วงหน้า โดยมีการตรวจสอบเป็นระยะทุกปีภายใน 3 เดือนก่อนและหลังวันครบรอบการหมดอายุ

หมายเหตุขอบเขต ผลิตภัณฑ์ที่ได้รับการอนุมัติคือคอมเพรสเซอร์ทำความเย็นนั่นเอง - เครื่องระเหย คอนเดนเซอร์ และกล่องควบคุมไม่เป็นส่วนหนึ่งของการอนุมัติ สำเนาใบรับรองจะมีผลใช้ได้เฉพาะโดยมีตราประทับของ Society เท่านั้น และใบรับรองกระดาษและอิเล็กทรอนิกส์เป็นเอกสารฉบับเดียวและต้องใช้ร่วมกัน

สำหรับโครงการเรือ ให้ระบุหมายเลขใบรับรองและรุ่นเป้าหมายเมื่อขอใบรับรองผลิตภัณฑ์ทางทะเล ทีมงานของเราสนับสนุนขั้นตอนการตรวจสอบ CCS Surveyor ที่โรงงาน

ก่อน:
