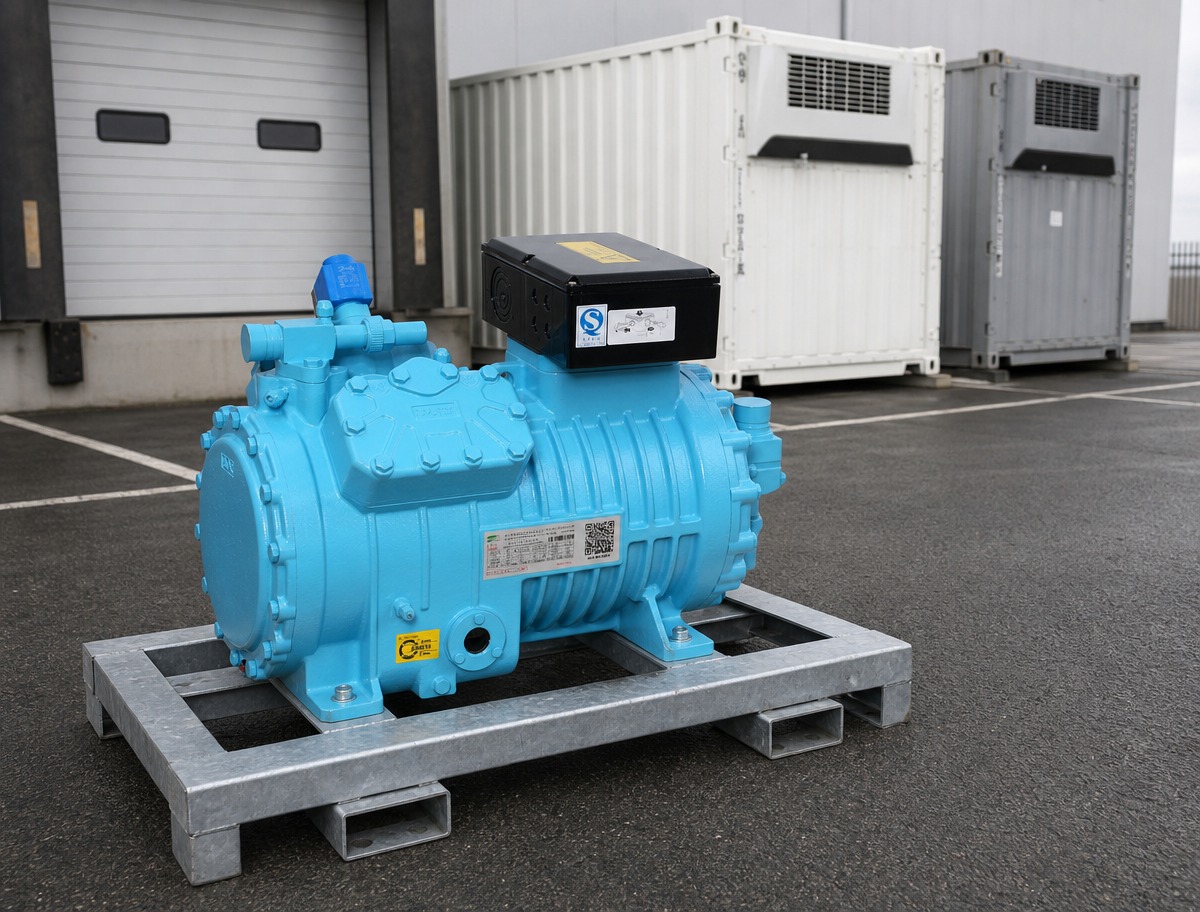

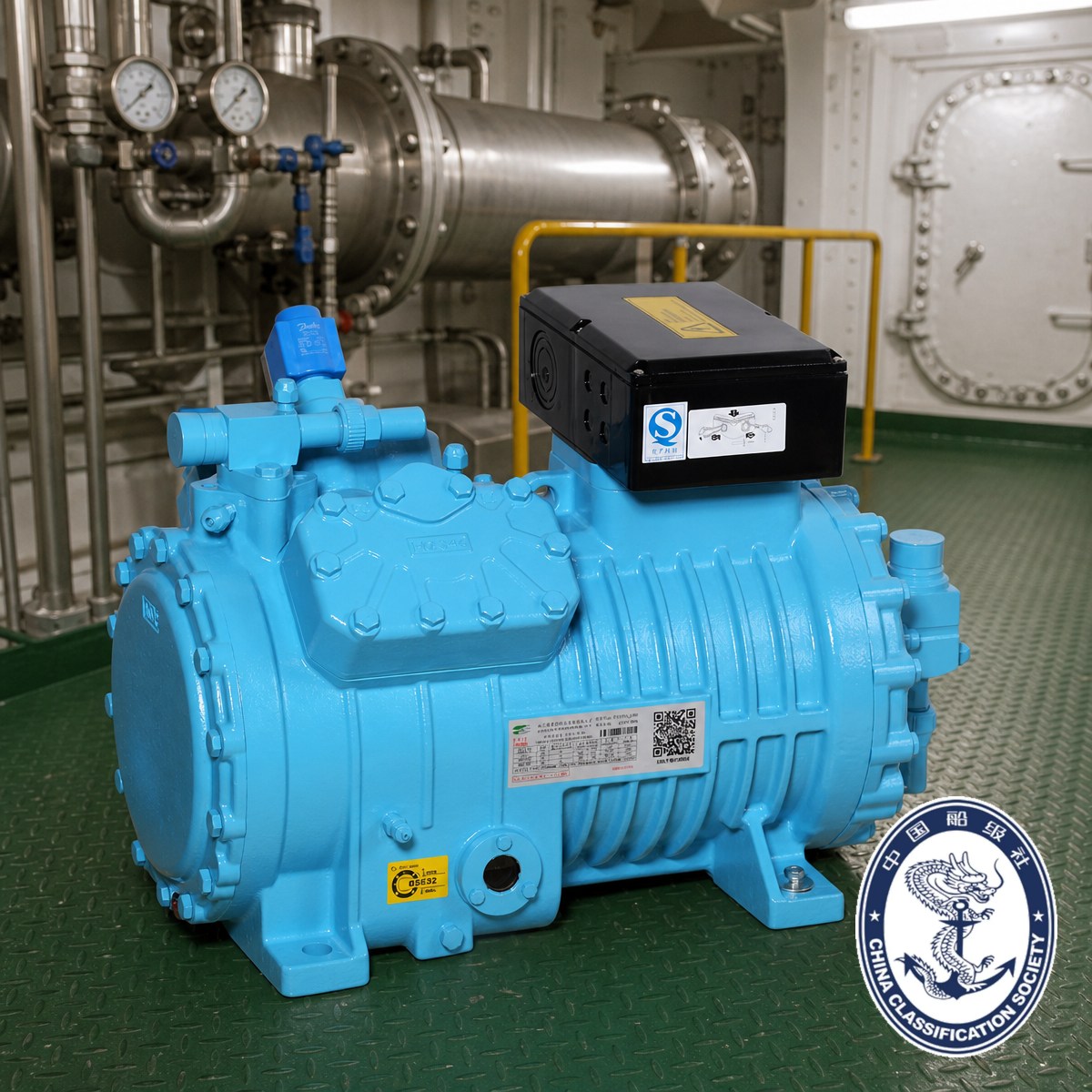

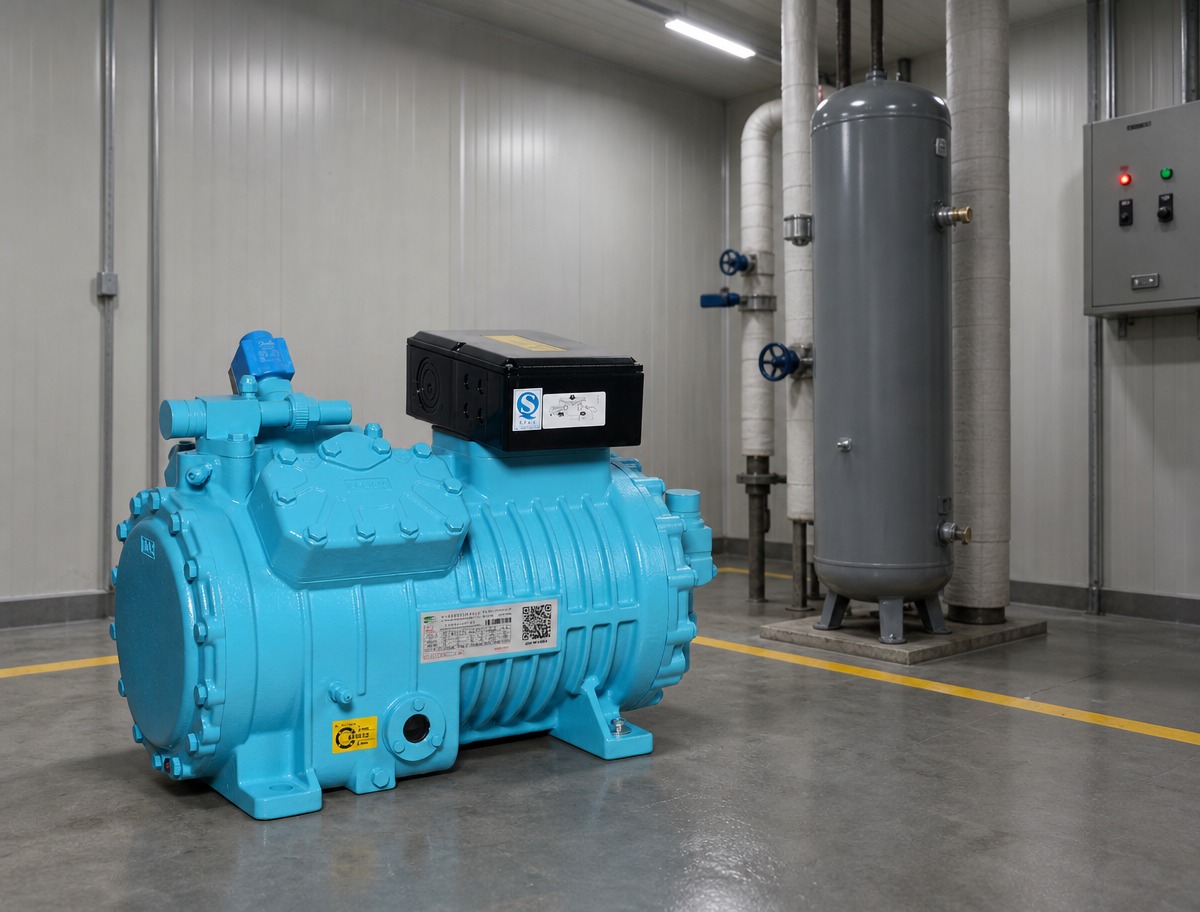

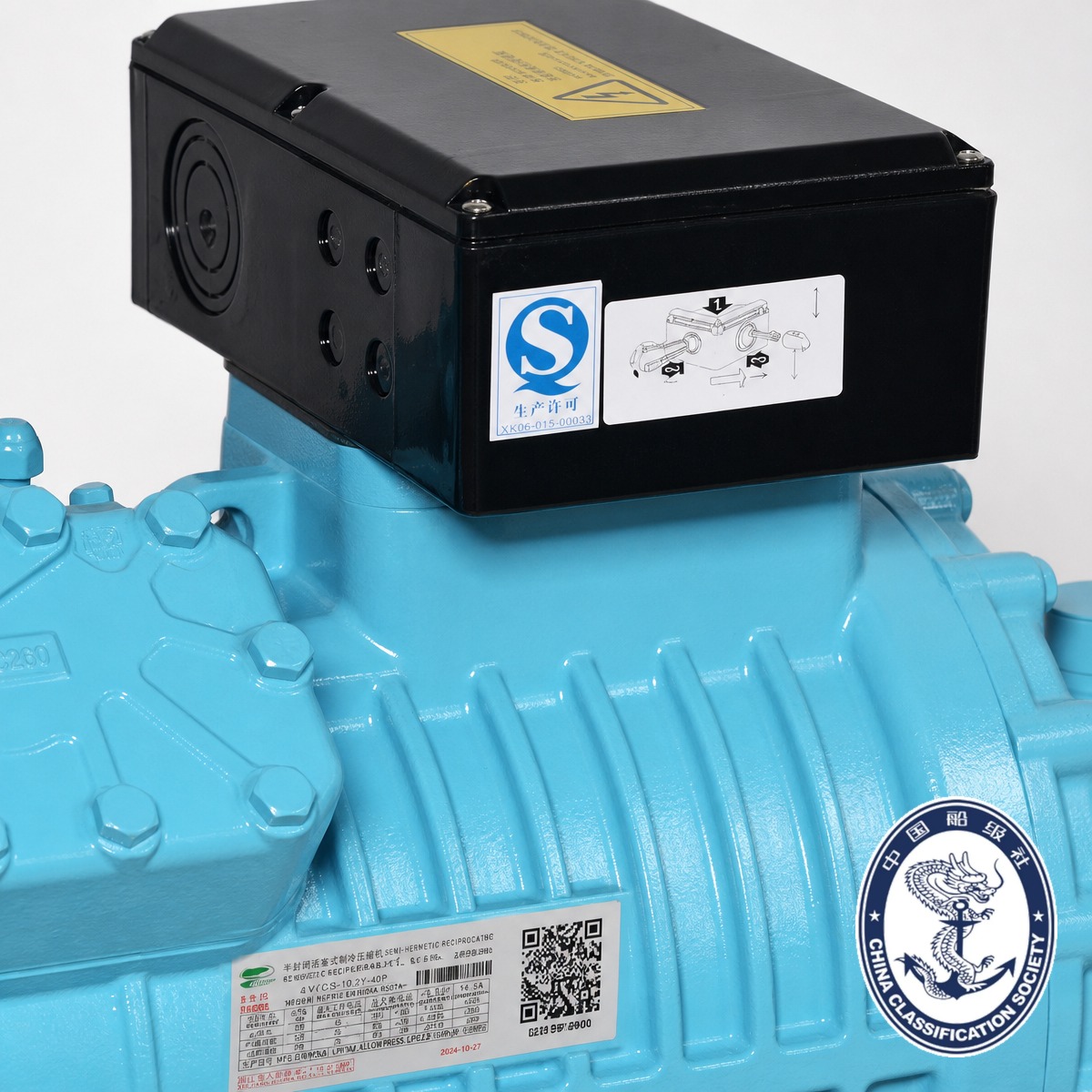

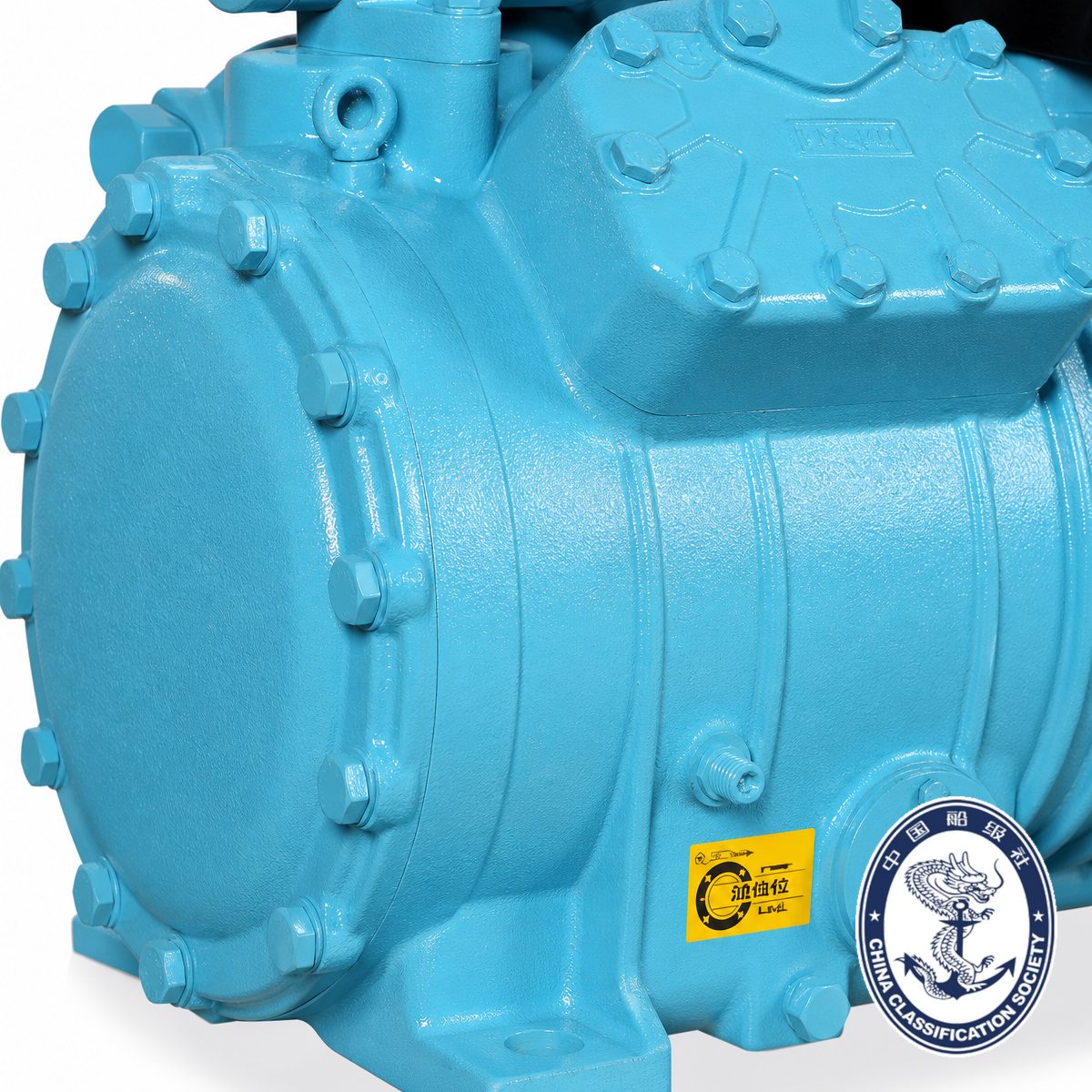

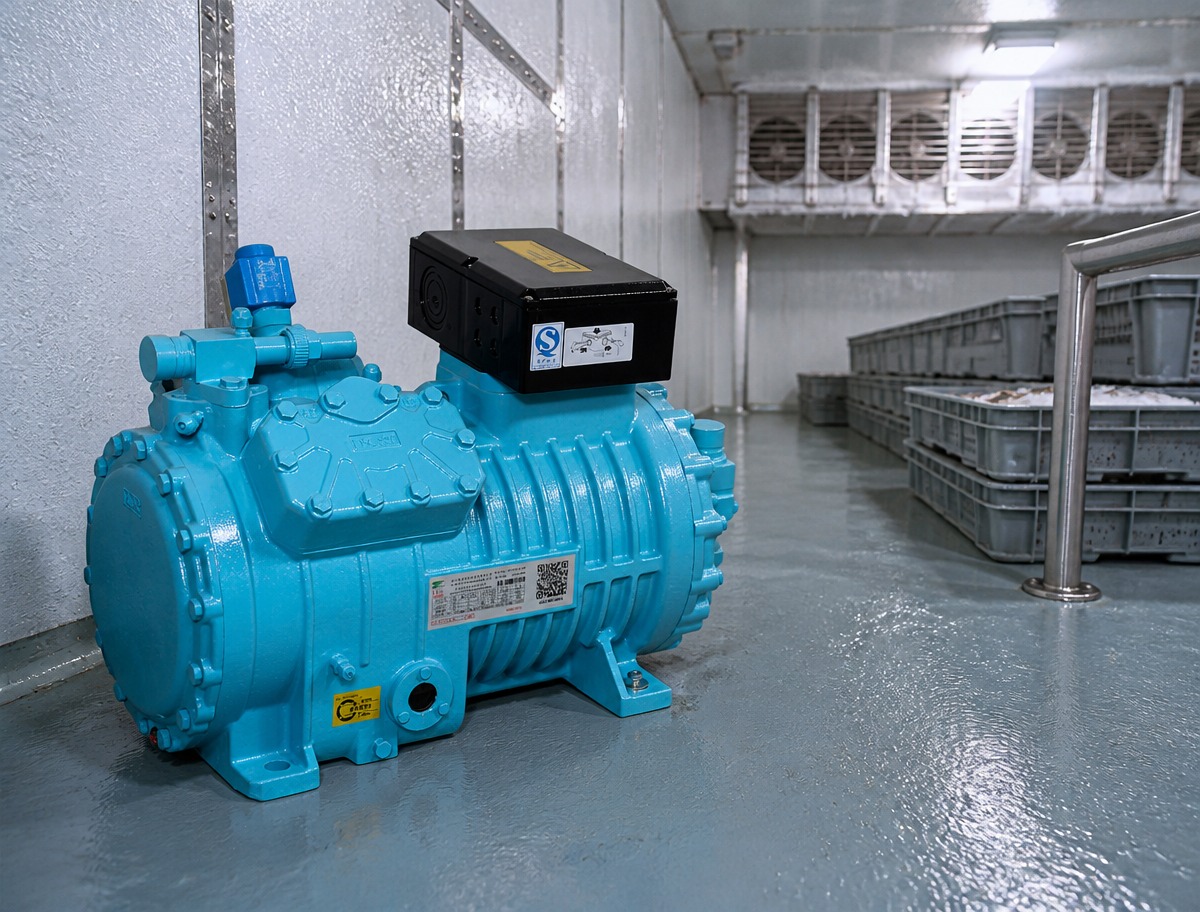

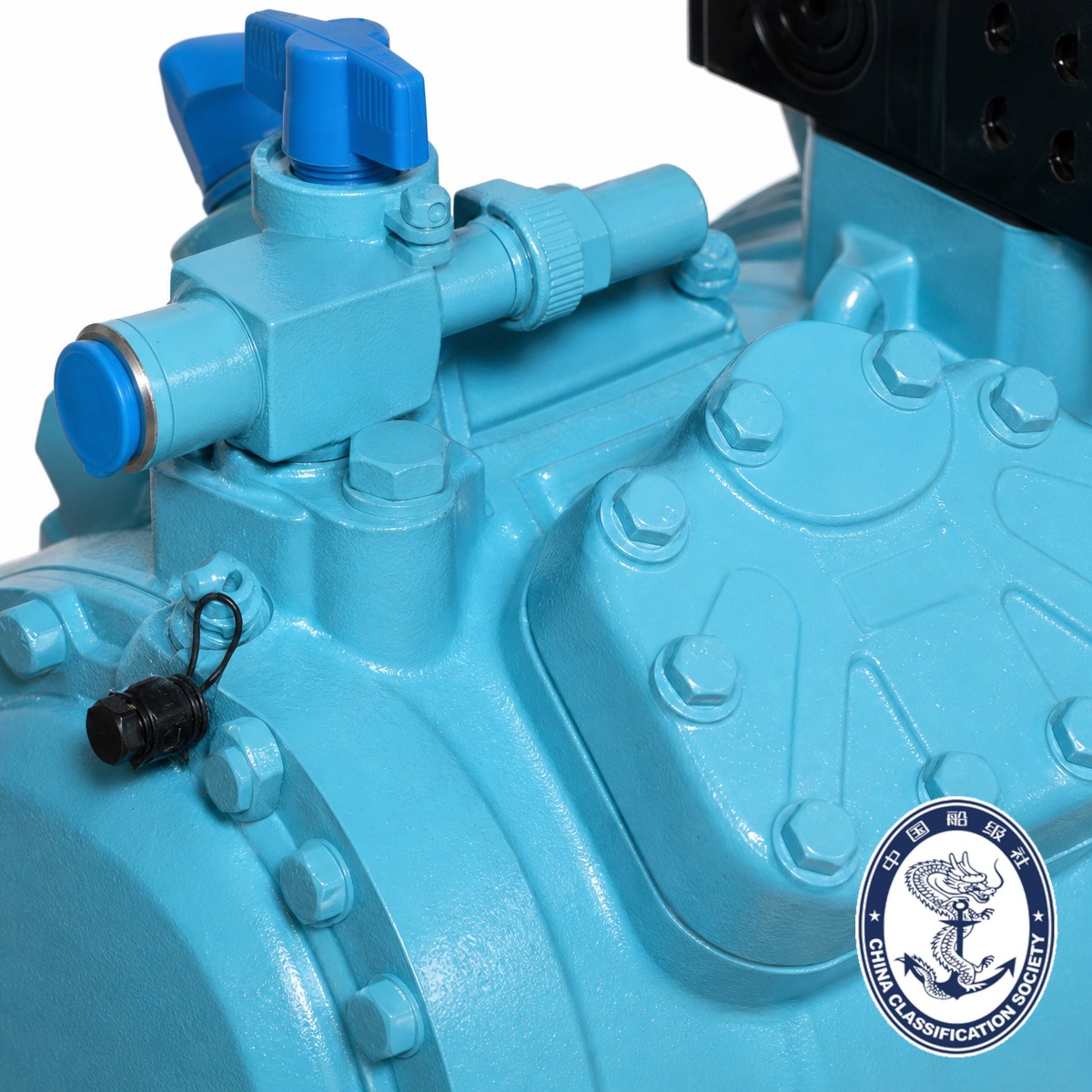

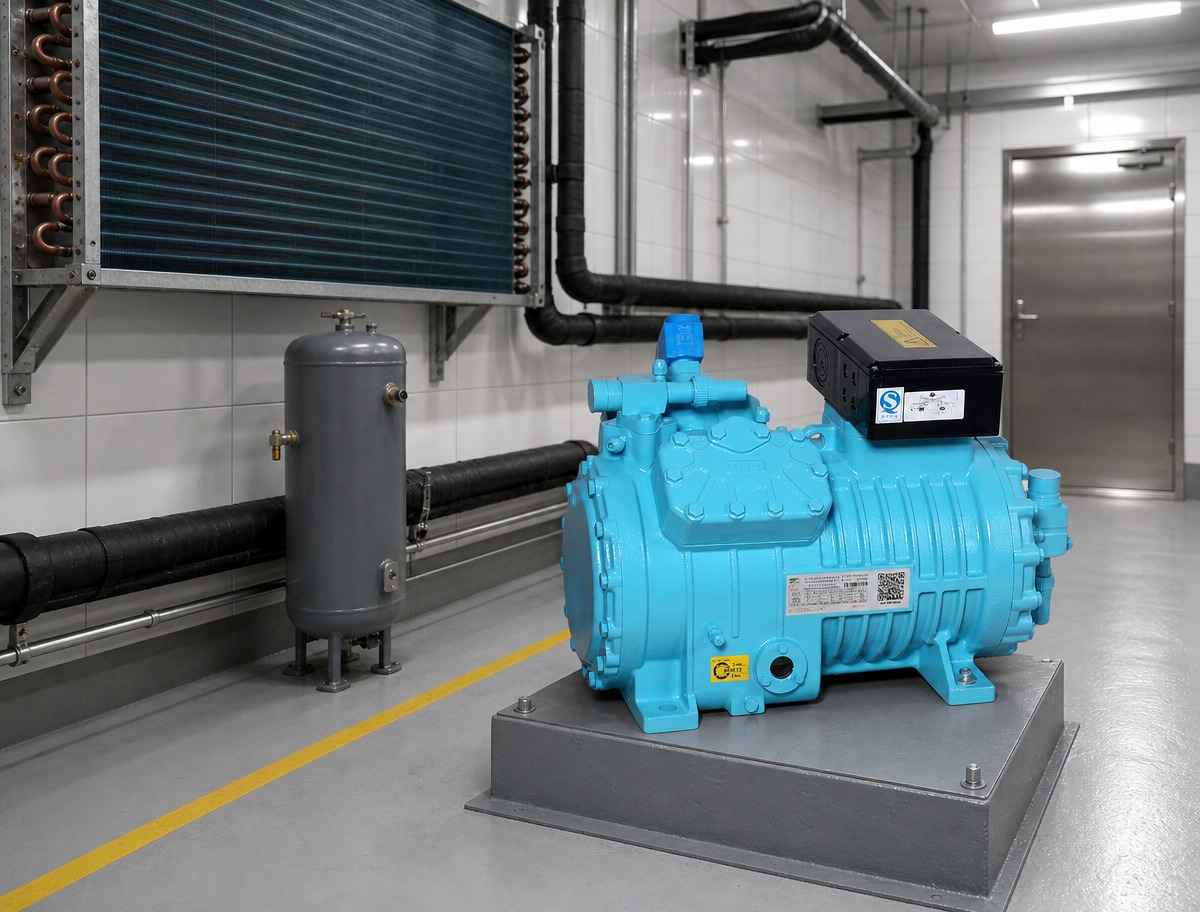

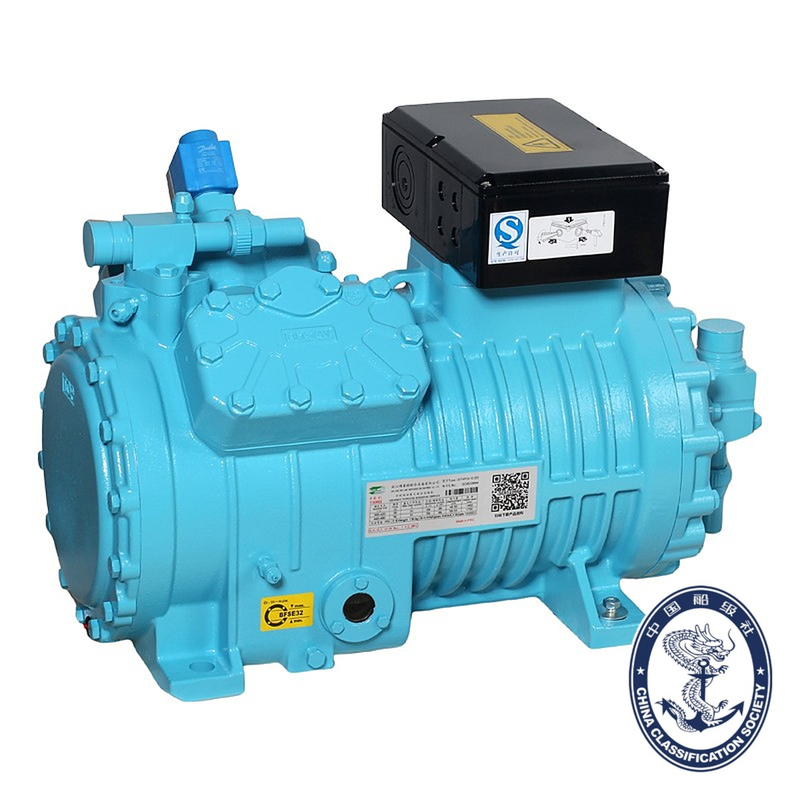

คอมเพรสเซอร์ทำความเย็นแบบลูกสูบ 4 สูบ T-Series M4 สำหรับอุปกรณ์ทางทะเล

T-Series M4 คือคอมเพรสเซอร์ทำความเย็นลูกสูบกึ่งสุญญากาศขนาดกลางสี่สูบของ Zhejiang Brilliant — แปดรุ่นที่มีความเร็ว 34.73 ถึง 56.25 ลบ.ม./ชม. บนกลุ่มกระบอกสูบสี่กลุ่ม (4×φ55, 60, 65 และ 70 มม. ทั้งหมดมีระยะชัก 42 มม.) และมอเตอร์ตั้งแต่ 6 แรงม้า (4.4 กิโลวัตต์) ถึง 20 แรงม้า (15 กิโลวัตต์) มันช่วยเติมเต็มช่องว่างที่เครื่องจักร S4 สี่สูบขนาดเล็กหมดลง และ L4 สี่สูบขนาดใหญ่นั้นมีพื้นที่มากกว่าที่อนุญาต เช่นเดียวกับส่วนอื่นๆ ของแนวลูกสูบ ได้รับการรับรองทางทะเล และรุ่น M4 ทั้ง 8 รุ่นมีรายชื่ออยู่ใน CCS Certificate of Type Approval ZG24PTB00058_01 สำหรับเรือประมงในประเทศและเดินทะเล หน้าที่ R507 แรงดันออกแบบ 3.2 MPa 1450 รอบ/นาที

กลุ่มเจาะแต่ละกลุ่มมีระดับอุณหภูมิสองระดับ: Z สำหรับอุณหภูมิต่ำปานกลาง (ห้องแช่แข็ง การแช่แข็งแบบแช่ปลา เผยแพร่ไปที่ −40 °C การระเหยที่ R22 และ −45 °C บน R404A/R507A) และ G สำหรับสูงปานกลาง (ร้านค้าที่มีอุณหภูมิเป็นบวก การแช่เย็นด้วยระเบิด การปรับอากาศ ปรับอุณหภูมิเป็น +12.5 °C บน R22) ส่วนต่อท้ายน้ำมันจะแยกน้ำมันแร่ R สำหรับ R22/R502 ออกจากน้ำมัน E ester สำหรับ R404A/R507A

เฟรมรุ่นที่สามมีรูกระบอกสูบที่แข็งขึ้น หัวกระบอกสูบที่มีสัญญาณรบกวนต่ำแบบพัลส์ต่ำ แผ่นวาล์วประสิทธิภาพสูง แบริ่งที่ได้รับการปรับปรุง ลูกสูบที่เบากว่าพร้อมวงแหวนที่บางกว่า และมอเตอร์สตาร์ทส่วนที่คดเคี้ยว PW ที่ทนทานต่อการโอเวอร์โหลดที่ 380–420 V / 3 / 50 Hz (440–480 V / 3 / 60 Hz ที่ 60 Hz, ตัวเลข ×1.2 พร้อมกระแสการทำงานสูงสุด ไม่เปลี่ยนแปลง) ทุกรุ่นใช้การชาร์จน้ำมัน 2.6 ลิตร มีการหล่อลื่นด้วยปั๊มน้ำมัน และติดตั้งเครื่องทำความร้อนเหวี่ยง 120 วัตต์ มีตัวเลือกการควบคุมความจุ 50 %/100 % แบบสองขั้นตอนให้เลือก โดยทำงานบนหลักการหยุดดูดโดยไม่ต้องบายพาสก๊าซร้อน ดังนั้นจึงไม่จำเป็นต้องควบคุมแรงดันในการดูด พัดลมฝาสูบ, สวิตช์ควบคุมแรงดันน้ำมันแบบอิเล็กทรอนิกส์ของ KRIWAN, โมดูลป้องกันมอเตอร์ของ KRIWAN และเซ็นเซอร์อุณหภูมิก็เป็นอุปกรณ์เสริมเช่นกัน

ด้วยน้ำหนัก 117 ถึง 138 กิโลกรัมรวมน้ำมัน M4 จึงเป็นการติดตั้งแบบสองคนในพื้นที่เครื่องจักรของเรือหรือห้องโรงงานบนชั้นดาดฟ้า ขอบเขตการใช้งานของแค็ตตาล็อก ได้แก่ เครื่องทำความเย็นเชิงพาณิชย์ หน่วยห้องเย็นขนาดเล็ก และโซ่เย็นสำหรับเภสัชกรรม บวกกับการอนุมัติ CCS ทำให้ M4 เป็นโครงสี่สูบที่อเนกประสงค์ที่สุดในกลุ่มผลิตภัณฑ์

สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม 天猫购买

รุ่น：
BTF4VCS-6.3Z~BTF4NCS-20.3G
ยี่ห้อ：
Blait

คำอธิบายผลิตภัณฑ์

T-Series M4 เป็น เฟรม สี่สูบขนาดกลาง ในแนวลูกสูบกึ่งสุญญากาศขั้นเดียวของ Zhejiang Brilliant และเป็นโรงงานเฟรมที่นักออกแบบมักระบุบ่อยที่สุดว่าเมื่อใดที่ห้องอัดของเรือหรือห้องคอมเพรสเซอร์ของร้านค้ามีขนาดใหญ่เกินเครื่องจักรขนาดเล็ก รุ่นแปดรุ่นครอบคลุม ปริมาตรการกวาด 34.73, 41.33, 48.5 และ 56.25 ลบ.ม./ชม. บนกลุ่มเจาะสี่กลุ่ม — 4×φ55×42, 4×φ60×42, 4×φ65×42 และ 4×φ70×42 มม. — ด้วยพิกัดมอเตอร์ตั้งแต่ 6 HP (4.4 kW) ถึง 20 HP (15 kW ) โดยช่วยเติมเต็มช่องว่างที่ความจุของเครื่องยนต์สี่สูบขนาดเล็ก (S4 ถึง 32.48 ลบ.ม./ชม.) หมดลง และเครื่องยนต์สี่สูบขนาดใหญ่ (L4 จาก 73.6 ลบ.ม./ชม.) มีปริมาณมากเกินกว่าที่การติดตั้งจะดูดซับได้ ทั้งทางกายภาพหรือทางไฟฟ้า M4 ทั้ง 8 รุ่นมีรายชื่ออยู่ใน China Classification Society Certificate of Type Approval ZG24PTB00058_01.

กลุ่มเจาะทุกกลุ่มมีให้เลือกอุณหภูมิ 2 ระดับและการเติมน้ำมัน 2 ระดับ ดังนั้นรหัสคำสั่งซื้อจึงมีการตัดสินใจทั้ง 4 ครั้ง รุ่น Z — BTF4VCS-6.3Z, BTF4TCS-8.3Z, BTF4PCS-10.3Z, BTF4NCS-12.3Z — เป็นเครื่องจักรขนาดกลาง-ต่ำที่ใช้สำหรับการแช่แข็งและการเก็บความเย็นด้านต่ำ โดยมีข้อมูลความจุที่เผยแพร่ลงไปถึง −40 °C ซึ่งจะระเหยที่ R22 และ −45 °C บน R404A/R507A รุ่น G — BTF4VCS-10.3G, BTF4TCS-12.3G, BTF4PCS-15.3G, BTF4NCS-20.3G — เป็นเครื่องจักรขนาดกลางถึงสูงสำหรับการจัดเก็บที่อุณหภูมิเป็นบวก การแช่เย็นด้วยการระเบิด และการปรับอากาศ โดยมีข้อมูลที่เผยแพร่สูงถึง +12.5 °C บน R22 และ +7.5 °C บน R404A/R507A ส่วนต่อท้ายน้ำมันไม่ขึ้นอยู่กับตัวอักษรประเภท: R คือส่วนเติมน้ำมันแร่สำหรับหน้าที่ R22/R502, E คือส่วนเติมน้ำมันเอสเทอร์สำหรับหน้าที่ R404A/R507A โค้ดแบบเต็ม เช่น BTF4PCS-15.3GE จึงอ่านว่าเฟรม M4 · กลุ่มรูเจาะ 65 มม. · มอเตอร์ 15 แรงม้า · ซีรีส์การออกแบบที่สาม · ระดับปานกลางถึงสูง · น้ำมันเอสเทอร์

ในทางกลไก M4 เป็นการออกแบบลูกสูบรุ่นที่สามแบบเดียวกับรุ่นอื่นๆ ใน T-Series: รูกระบอกสูบที่แข็งขึ้นเพื่ออายุการใช้งานการสึกหรอ, ฝาสูบที่ออกแบบใหม่ซึ่งจะลดการเต้นเป็นจังหวะของการปล่อยและเสียงรบกวนในการทำงาน, แผ่นวาล์วที่ได้รับการปรับปรุงใหม่เพื่อประสิทธิภาพการปล่อยออกที่สูงขึ้นและความต้านทานต่อแรงกระแทก, แบริ่งหลักที่ออกแบบใหม่เพื่อการหล่อลื่นที่ดีขึ้นและลดความเสี่ยงของการยึดเกาะของเพลา, มอเตอร์ที่ทนทานต่อการโอเวอร์โหลดที่มีประสิทธิภาพสูงขึ้น และลูกสูบที่เบาลงพร้อมปริมาตรระยะห่างที่ลดลงและวงแหวนที่บางลงเพื่อลดการสูญเสียแรงเสียดทาน เฟรมใช้ การหล่อลื่นแบบบังคับจากปั้มน้ำมัน เก็บ ประจุได้ 2.6 ลิตร และมี เครื่องทำความร้อนข้อเหวี่ยง 120 W (220 V) ในทุกรุ่น การสตาร์ททำได้โดยใช้ มอเตอร์หมุนชิ้นส่วน PW ที่ 380–420 V / 3 / 50 Hz (YY) หรือ 440–480 V / 3 / 60 Hz (YY) ซึ่งช่วยให้การไหลเข้าต่ำเพียงพอสำหรับเครื่องกำเนิดไฟฟ้าในบริการเรือและอุปกรณ์ในห้องโรงงานขนาดเล็ก กระแสไฟฟ้าทำงานสูงสุดตลอดช่วงคือ 16.6 ถึง 33.2 A และเป็นตัวเลขเดียวกันที่ความถี่ทั้งสอง

การปรับความจุบนเฟรมสี่สูบนั้นเป็น ระบบควบคุมพลังงาน 50 % / 100 % แบบสองขั้นตอน : กระบอกสูบหนึ่งชุดจะถูกขนถ่ายออกโดยหลักการหยุดดูด โดยไม่มีบายพาสก๊าซร้อน ดังนั้นจึงไม่จำเป็นต้องใช้วาล์วควบคุมแรงดันการดูดเพื่อให้ขั้นตอนทำงาน ช่องเชื่อมต่อและบริการทั้ง 12 ช่อง ได้แก่ ช่องดูด ช่องระบาย การเติมน้ำมัน ช่องระบายน้ำมัน ช่องปรับสมดุล แรงดัน และความปลอดภัย มีรูปแบบร่วมกันทั่วทั้งเฟรมในกลุ่มขนาดขอบเขต 3 กลุ่ม: ช่องดูด 28 มม. (1 1/8') ช่องระบาย 22 มม. (7/8') ; แรงดูด 35 มม. (1 3/8') มีทางระบาย 28 มม. (1 1/8') ; และแรงดูด 42 มม. (1 5/8') โดยมีทางจ่าย 28 มม. (1 1/8' ) ตัวเลือกที่ระบุไว้สำหรับเฟรม ได้แก่ พัดลมฝาสูบสำหรับการระบายความร้อนทางกายภาพ ตัวควบคุมการฉีดของเหลวแบบอิเล็กทรอนิกส์ สวิตช์ส่วนต่างแรงดันน้ำมันแบบอิเล็กทรอนิกส์ของ KRIWAN โมดูลป้องกันมอเตอร์ของ KRIWAN และเซ็นเซอร์อุณหภูมิ

ประสิทธิภาพได้รับการเผยแพร่เป็นสิบหกตาราง — R22 และ R404A/R507A แต่ละรุ่นในคลาส Z หรือ G ที่อุณหภูมิการควบแน่น 30, 40 และ 50 °C — ทั้งหมดได้รับการผลิตซ้ำทั้งหมดในส่วน 2.4 ด้านล่าง พื้นฐานคือ 50 Hz โดยมีอุณหภูมิก๊าซดูด 20 °C และไม่มีของเหลวทำความเย็นต่ำ กว่า ที่ 60 Hz ตัวเลขความจุและกำลังไฟฟ้าจะปรับขนาดเป็น ×1.2 ในขณะที่กระแสไฟทำงานสูงสุดไม่เปลี่ยนแปลง คลาส G ได้รับการบันทึกไว้ตั้งแต่ +12.5 °C ลงไปถึง −30 °C โดยระเหยบน R22 และจาก +7.5 °C ลงไปถึง −40 °C บน R404A/R507A; คลาส Z ได้รับการบันทึกไว้ตั้งแต่ −5 °C ลงไปถึง −40 °C บน R22 และ −45 °C บน R404A/R507A การใช้งานด้านล่างมุมที่เผยแพร่จะถูกคำนวณด้วยซอฟต์แวร์ที่เลือกสรรของผู้ผลิต แทนที่จะคาดการณ์จากตาราง และการแช่แข็งแบบลึกจำเป็นต้องใช้ตัวควบคุมการฉีดของเหลวแบบอิเล็กทรอนิกส์

สำหรับผู้ซื้อทางทะเล ใบรับรองถือเป็นเอกสารรายการสั้น ZG24PTB00058_01 ออกโดย CCS สาขา Zhejiang เมื่อ วันที่ 29 ตุลาคม 2024 และมีผลใช้ถึงวัน ที่ 28 ตุลาคม 2029 ครอบคลุมคอมเพรสเซอร์ทำความเย็น (M0001) แบบลูกสูบ / ลูกสูบบน R507 แรงดันการออกแบบ 3.2 MPa ความเร็วพิกัด 1450 r/min สำหรับเรือประมงในประเทศและเดินทะเล ทดสอบภายใต้รายงาน XSBC-CCS-2024001 พร้อมประกาศปลอดแร่ใยหิน M4 ทั้ง 8 รุ่นปรากฏในรายการรุ่น และน้ำหนัก 117 ถึง 138 กก. รวมน้ำมัน หมายความว่าการจัดการแบบ 2 คนจะเหมือนจริงบนเรือโดยไม่ต้องใช้อุปกรณ์ยก โปรดสังเกตขอบเขต: ใบรับรองครอบคลุมเฉพาะคอมเพรสเซอร์เท่านั้น เครื่องระเหย คอนเดนเซอร์ และกล่องควบคุมที่ผู้อื่นจัดหาให้นั่งอยู่ด้านนอก และรุ่นเอสเทอร์-ออยล์ (E) คือสิ่งที่ใบรับรองระบุไว้ ดังนั้นคำสั่งซื้อทางทะเลควรอยู่ที่ส่วนต่อท้าย E

คำถามที่พบบ่อย

1. T-Series M4 คืออะไรกันแน่?

M4 เป็นเฟรมขนาดกลางสี่สูบของสายลูกสูบกึ่งสุญญากาศขั้นเดียว T-Series ของ Zhejiang Brilliant: แปดรุ่น, กลุ่มกระบอกสูบสี่กลุ่ม (4×φ55/60/65/70 มม. × ระยะชัก 42 มม.), ปริมาตรกระบอกสูบ 34.73–56.25 ลบ.ม./ชม., มอเตอร์ 6–20 แรงม้า (4.4–15 กิโลวัตต์) น้ำหนัก 117–138 กก. พร้อมน้ำมัน

2. M4 รุ่นใดที่ได้รับการรับรองประเภท CCS

ทั้งหมดแปด: BTF4VCS-6.3ZE, BTF4TCS-8.3ZE, BTF4PCS-10.3ZE, BTF4NCS-12.3ZE (ปานกลาง-ต่ำ, สภาพระบุ −31.5 / 40.5 °C) และ BTF4VCS-10.3GE, BTF4TCS-12.3GE, BTF4PCS-15.3GE, BTF4NCS-20.3GE (สูงปานกลาง, −6.5 / 43.5 °C) ปรากฏในภาคผนวกของใบรับรองการอนุมัติประเภท ZG24PTB00058_01 ที่ออกโดย CCS สาขาเจ้อเจียงเมื่อวันที่ 29 ตุลาคม 2024 และมีผลใช้ถึงวันที่ 28 ตุลาคม 2029

3. รุ่น Z และรุ่น G แตกต่างกันอย่างไร

Z = อุณหภูมิต่ำปานกลาง G = สูงปานกลาง ข้อมูลที่เผยแพร่: บน R22 รุ่น Z ทำงานที่อุณหภูมิการระเหย −40 °C และรุ่น G ตั้งแต่ +12.5 °C ลงไปที่ −30 °C; บน R404A/R507A รุ่น Z จะถูกทำตารางไว้ที่ −45 °C และรุ่น G ถึง −40 °C เลือก Z สำหรับงานแช่แข็งและจับปลา เลือก G สำหรับการจัดเก็บที่อุณหภูมิเป็นบวกและหน้าที่ยก

4. ตัวอักษรตัวสุดท้ายของรหัสรุ่นหมายถึงอะไร (R กับ E)?

การเติมน้ำมัน: R = น้ำมันแร่สำหรับ R22/R502; E = น้ำมันเอสเทอร์สำหรับ R404A/R507A (และ R134a, R407A/B/C) ใบรับรองนี้แสดงรายการตัวแปร E ของเอสเทอร์-ออยล์

5. M4 สามารถทำงานบนแหล่งจ่ายของเรือ 60 Hz ได้หรือไม่

ใช่. ข้อมูลแค็ตตาล็อกคือ 50 Hz; สำหรับการทำงาน 60 Hz คูณด้วย 1.2 และกระแสไฟทำงานสูงสุดจะไม่เปลี่ยนแปลง มอเตอร์เป็นแบบสตาร์ทชิ้นส่วนแบบพันขดลวด PW ที่พิกัด 380–420 V / 3 / 50 Hz และ 440–480 V / 3 / 60 Hz

6. มีการควบคุมกำลังการผลิตหรือไม่?

ใช่ เป็นตัวเลือกเสริม: รุ่นสี่สูบมีการควบคุมการโหลดสองขั้นตอน 50 % และ 100 % ซึ่งทำงานบนหลักการหยุดดูดโดยไม่มีบายพาสก๊าซร้อน ดังนั้นจึงไม่จำเป็นต้องควบคุมแรงดันในการดูด การสั่งซื้อจะเปลี่ยนโครงร่างของเฟรม — แค็ตตาล็อกจะพิมพ์ภาพวาดขนาดแยกต่างหากสำหรับรุ่นปั๊มน้ำมัน/รุ่นควบคุมพลังงาน

7. M4 ใช้น้ำมันเท่าไหร่ และอะไรช่วยปกป้องระบบน้ำมัน?

2.6 ลิตร ทุกรุ่น บังคับหล่อลื่นด้วยปั้มน้ำมัน พอร์ตที่มีให้: ช่องเติมน้ำมัน 5 ช่อง, ช่องระบายน้ำมัน 6 ช่อง, ตัวกรองน้ำมัน 7 ช่องพร้อมปลั๊กแม่เหล็ก, ไหลกลับน้ำมัน 8 ช่อง, ก๊อกแรงดันน้ำมัน +/− 11 ช่อง, ขั้วต่อสวิตช์แรงดันน้ำมันอิเล็กทรอนิกส์ 12 ช่อง และเครื่องทำความร้อนเหวี่ยง 120 W / 220 V บนพอร์ต 9

8. จำเป็นต้องใช้ตัวควบคุมการฉีดของเหลวแบบอิเล็กทรอนิกส์เมื่อใด

เมื่อจุดปฏิบัติงานตกอยู่ในแถบสีส้มของแผนภูมิขีดจำกัดการใช้งาน ซึ่งมีป้ายกำกับว่าตัวควบคุมไฮโดรเจ็ตอิเล็กทรอนิกส์'* คอมเพรสเซอร์จะมีพอร์ต 4 สำหรับหัวฉีด นอกจากนี้ ให้สังเกตขีดจำกัดของแค็ตตาล็อกด้วย: สำหรับ R404A/R507A ที่ต่ำกว่า −30 °C การระเหย ให้ยืนยันความจุและกำลังไฟฟ้าเข้าด้วยซอฟต์แวร์ Brilliant Selection

9. ใบรับรอง CCS ไม่ครอบคลุมถึงอะไรบ้าง

หมายเหตุใบรับรองระบุว่าการอนุมัติครอบคลุมเฉพาะคอมเพรสเซอร์ทำความเย็นเท่านั้น ไม่รวมเครื่องระเหย คอนเดนเซอร์ และกล่องควบคุม ฐานรากฝั่งเรือ แท่นยึดป้องกันการสั่นสะเทือน และท่อได้รับการออกแบบโดยลานตามกฎของชั้นเรียนที่เกี่ยวข้อง

10. ฉันจะเลือกระหว่าง S4, M4 และ L4 ได้อย่างไร?

ตามปริมาตรแบบกวาด: S4 18.05–32.48 ลบ.ม./ชม., M4 34.73–56.25 ลบ.ม./ชม., L4 73.6–84.5 ลบ.ม./ชม. หากหน้าที่ของคุณอยู่ระหว่าง 34 ถึง 56 ลบ.ม./ชม. M4 คือโครง; ที่ 117–138 กก. ยังคงเป็นการติดตั้งแบบสองคนในพื้นที่เครื่องจักรของเรือ

2.1 ช่วงของรุ่น

รุ่น	มอเตอร์ HP/kW	แสดง ลบ.ม./ชม.	สูบ × เจาะ × ช่วงชัก	น้ำมัน L	สูงสุด กระแส A	เริ่มต้น/ล็อค A	เครื่องทำความร้อน W	น้ำหนัก กก	คลาส
BTF4VCS-6.3Z	6 / 4.4	34.73	4 × φ55 × 42	2.6	16.6	39.0/68.0	120	117	Z
BTF4VCS-10.3G	10 / 7.5	34.73	4 × φ55 × 42	2.6	19.9	59.0/99.0	120	127	G
BTF4TCS-8.3Z	9 / 6.6	41.33	4 × φ60 × 42	2.6	19.9	49.0/81.0	120	122	Z
BTF4TCS-12.3G	12 / 8.8	41.33	4 × φ60 × 42	2.6	25.1	69.0/113.0	120	129	G
BTF4PCS-10.3Z	12 / 8.8	48.5	4 × φ65 × 42	2.6	22.7	59.0/99.0	120	127	Z
BTF4PCS-15.3G	15 / 10.5	48.5	4 × φ65 × 42	2.6	28.2	81.0/132.0	120	135	G
BTF4NCS-12.3Z	14 / 10.3	56.25	4 × φ70 × 42	2.6	26.6	69.0/113.0	120	129	Z
BTF4NCS-20.3G	20/15	56.25	4 × φ70 × 42	2.6	33.2	97.0/158.0	120	138	G

คลาส Z = อุณหภูมิต่ำปานกลาง G = อุณหภูมิปานกลางถึงสูง ปริมาตรการฉีดน้ำมันอยู่ที่ 2.6 ลิตร และเครื่องทำความร้อนห้องข้อเหวี่ยงคือ 120 W ที่ 220 V สำหรับทุกรุ่น น้ำหนักรวมค่าน้ำมันแล้ว

2.2 แหล่งจ่ายไฟ

รายการ	มูลค่า
ประเภทมอเตอร์	PW — มอเตอร์สตาร์ทแบบม้วนบางส่วน (分绕组启动电机)
50 เฮิรตซ์	การเชื่อมต่อ 380–420 V, YY, 3 เฟส
60 เฮิรตซ์	การเชื่อมต่อ 440–480 V, YY, 3 เฟส
กฎข้อมูล 60 Hz	ตัวเลขแคตตาล็อกคือ 50 Hz สำหรับการทำงาน 60 เฮิร์ตซ์ ให้คูณด้วย 1.2; กระแสไฟฟ้าทำงานสูงสุดยังคงไม่เปลี่ยนแปลง

2.3 ขนาดการเชื่อมต่อทางดูดและทางระบาย

ขนาดเฟรม	รุ่น	ท่อดูด SL	ท่อจ่าย DL พารามิเตอร์ การ
1	BTF4VCS-6.3Z, BTF4VCS-10.3G	28 (1 1/8')	22 (7/8')
2	BTF4TCS-8.3Z, BTF4TCS-12.3G, BTF4PCS-10.3Z, BTF4NCS-12.3Z	35 (1 3/8')	28 (1 1/8')
3	BTF4PCS-15.3G, BTF4NCS-20.3G	42 (1 5/8')	28 (1 1/8')

2.4 ข้อมูลประสิทธิภาพ — R22 และ R404A/R507A

เงื่อนไขสำหรับทุกโต๊ะ: ความถี่ 50 Hz, อุณหภูมิก๊าซดูด 20 °C, ไม่มีการระบายความร้อนด้วย ของเหลว Qo = ความสามารถในการทำความเย็น (kW), Pe = กำลังไฟฟ้าเข้า (kW) เซลล์ว่างหมายความว่าแค็ตตาล็อกไม่ได้เผยแพร่ค่าที่อุณหภูมิการระเหยนั้นสำหรับโมเดลนั้น

BTF4VCS-6.3Z — R22

ควบแน่น	พารามิเตอร์	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	คิว (kW)	24.76	20.03	15.98	12.53	9.62	7.53	5.57	3.94
30 ℃	พีอี (กิโลวัตต์)	6.05	5.72	5.32	4.84	4.32	3.78	3.26	2.67
40 ℃	คิว (kW)	21.91	17.60	13.91	10.78	8.15	6.33	4.56	3.08
40 ℃	พีอี (กิโลวัตต์)	7.03	6.51	5.91	5.27	4.60	4.06	3.41	2.69
50 ℃	คิว (kW)	19.08	15.19	11.87	9.11	6.92	5.06	3.49	2.19
50 ℃	พีอี (กิโลวัตต์)	7.91	7.18	6.40	5.60	4.90	4.14	3.33	2.48

BTF4VCS-10.3G — R22

การควบแน่น	พารามิเตอร์ การ	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30 ℃	คิว (kW)	48.10	44.01	40.20	36.65	30.26	24.74	20.00	15.94	12.48	9.55	7.07
30 ℃	พีอี (กิโลวัตต์)	6.05	6.14	6.18	6.19	6.12	5.92	5.62	5.24	4.79	4.29	3.76
40 ℃	คิว (kW)	43.28	39.54	36.05	32.79	26.95	21.90	17.57	13.88	10.74	8.09	5.87
40 ℃	พีอี (กิโลวัตต์)	7.71	7.67	7.61	7.51	7.22	6.83	6.35	5.80	5.19	4.55	3.90
50 ℃	คิว (kW)	38.44	35.06	31.89	28.95	23.65	19.09	15.18	11.85	9.03	6.66
50 ℃	พีอี (กิโลวัตต์)	9.22	9.07	8.90	8.69	8.20	7.62	6.96	6.25	5.49	4.72

BTF4TCS-8.3Z — R22

ควบแน่น	พารามิเตอร์	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	คิว (kW)	29.85	24.19	19.33	15.19	11.68	9.27	6.87	4.89
30 ℃	พีอี (กิโลวัตต์)	7.28	6.91	6.43	5.87	5.25	4.67	4.01	3.37
40 ℃	คิว (kW)	26.51	21.34	16.92	13.16	9.98	7.72	5.57	3.78
40 ℃	พีอี (กิโลวัตต์)	8.50	7.89	7.19	6.43	5.64	5.04	4.29	3.52
50 ℃	คิว (kW)	23.19	18.52	14.53	11.24	8.57	6.30	4.39	2.80
50 ℃	พีอี (กิโลวัตต์)	9.61	8.75	7.84	7.04	6.13	5.26	4.38	3.43

BTF4TCS-12.3G — R22

การควบแน่น	พารามิเตอร์ การ	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30 ℃	คิว (kW)	57.53	52.66	48.11	43.87	36.26	29.68	24.02	19.18	15.07	11.57	8.62
30 ℃	พีอี (กิโลวัตต์)	7.30	7.41	7.47	7.49	7.40	7.17	6.81	6.35	5.82	5.22	4.59
40 ℃	คิว (กิโลวัตต์)	51.85	47.39	43.22	39.34	32.37	26.35	21.19	16.78	13.04	9.88	7.23
40 ℃	พีอี (กิโลวัตต์)	9.36	9.32	9.25	9.13	8.79	8.32	7.74	7.08	6.36	5.60	4.82
50 ℃	คิว (kW)	46.16	42.12	38.34	34.83	28.51	23.06	18.39	14.41	11.04	8.22
50 ℃	พีอี (กิโลวัตต์)	11.25	11.08	10.87	10.63	10.04	9.34	8.55	7.70	6.80	5.87

BTF4PCS-10.3Z — R22

ควบแน่น พารามิเตอร์การ	ควบแน่น	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	คิว (กิโลวัตต์)	34.24	27.64	21.99	17.19	13.13	10.68	7.92	5.51
30 ℃	พีอี (กิโลวัตต์)	8.24	7.79	7.23	6.57	5.85	5.44	4.71	3.92
40 ℃	คิว (กิโลวัตต์)	30.23	24.22	19.08	14.73	11.06	8.98	6.45	4.28
40 ℃	พีอี (กิโลวัตต์)	9.54	8.82	8.01	7.12	6.18	5.72	4.84	3.96
50 ℃	คิว (กิโลวัตต์)	26.26	20.84	16.21	12.35	9.87	7.39	5.10	3.18
50 ℃	พีอี (กิโลวัตต์)	10.68	9.69	8.62	7.35	6.83	5.96	4.94	3.99

BTF4PCS-15.3G — R22

พารามิเตอร์ การควบแน่น	พารามิเตอร์ การควบแน่น	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30 ℃	คิว (กิโลวัตต์)	66.87	61.17	55.85	50.90	42.01	34.33	27.73	22.10	17.30	13.25	9.82
30 ℃	พีอี (กิโลวัตต์)	8.45	8.57	8.63	8.64	8.52	8.24	7.80	7.25	6.61	5.89	5.13
40 ℃	คิว (kW)	60.09	54.87	50.01	45.47	37.33	30.32	24.30	19.17	14.83	11.17	8.10
40 ℃	พีอี (กิโลวัตต์)	10.79	10.74	10.63	10.49	10.07	9.50	8.80	8.01	7.14	6.23	5.28
50 ℃	คิว (กิโลวัตต์)	53.29	48.57	44.17	40.06	32.69	26.34	20.91	16.30	12.40	9.14
50 ℃	พีอี (กิโลวัตต์)	12.91	12.70	12.44	12.14	11.42	10.58	9.63	8.60	7.52	6.41

BTF4NCS-12.3Z — R22

พารามิเตอร์	การควบแน่น	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	คิว (kW)	40.22	32.55	25.99	20.41	15.69	12.24	9.03	6.31
30 ℃	พีอี (กิโลวัตต์)	9.80	9.29	8.63	7.86	7.02	6.29	5.40	4.53
40 ℃	คิว (กิโลวัตต์)	35.64	28.65	22.68	17.61	13.34	10.37	7.44	4.98
40 ℃	พีอี (กิโลวัตต์)	11.42	10.58	9.63	8.59	7.50	6.66	5.66	4.71
50 ℃	คิว (kW)	31.10	24.79	19.41	14.93	11.62	8.60	5.94	3.73
50 ℃	พีอี (กิโลวัตต์)	12.87	11.71	10.46	9.11	8.11	6.99	5.85	4.79

BTF4NCS-20.3G — R22

พารามิเตอร์	การควบแน่น	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30 ℃	คิว (kW)	78.18	71.57	65.40	59.65	49.32	40.41	32.74	26.19	20.62	15.90	11.90
30 ℃	พีอี (กิโลวัตต์)	9.82	9.96	10.04	10.06	9.93	9.61	9.13	8.51	7.78	6.98	6.13
40 ℃	คิว (กิโลวัตต์)	70.40	64.34	58.69	53.43	43.98	35.82	28.83	22.86	17.80	13.54	9.95
40 ℃	พีอี (กิโลวัตต์)	12.55	12.50	12.40	12.24	11.77	11.13	10.35	9.45	8.48	7.45	6.39
50 ℃	คิว (กิโลวัตต์)	62.59	57.11	52.00	47.23	38.66	31.28	24.96	19.58	15.04	11.22
50 ℃	พีอี (กิโลวัตต์)	15.08	14.84	14.55	14.21	13.41	12.46	11.39	10.23	9.01	7.76

BTF4VCS-6.3Z — R404A / R507A

พารามิเตอร์	การควบแน่น	-5	-10	-15	-20	-25	-30	-35	-40	-45
30 ℃	คิว (กิโลวัตต์)	27.58	22.45	18.05	14.30	11.13	8.48	6.27	4.44	2.93
30 ℃	พีอี (กิโลวัตต์)	6.91	6.47	5.95	5.37	4.75	4.11	3.47	2.86	2.29
40 ℃	คิว (kW)	23.04	18.60	14.80	11.58	8.88	6.63	4.79	3.29	2.08
40 ℃	พีอี (กิโลวัตต์)	7.92	7.25	6.52	5.76	4.98	4.21	3.47	2.78	2.16
50 ℃	คิว (กิโลวัตต์)		14.86	11.68	8.99	6.74	4.90	3.41	2.22
50 ℃	พีอี (กิโลวัตต์)		7.95	7.02	6.09	5.17	4.28	3.45	2.69

BTF4VCS-10.3G — R404A / R507A

พารามิเตอร์	การควบแน่น	7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	คิว (kW)	44.57	40.69	33.71	27.68	22.50	18.09	14.35	11.20	8.57	6.38	4.55
30 ℃	พีอี (กิโลวัตต์)	7.16	7.13	6.98	6.69	6.31	5.84	5.30	4.72	4.12	3.52	2.93
40 ℃	คิว (กิโลวัตต์)	37.8	34.45	28.40	23.17	18.69	14.87	11.65	8.96	6.73	4.89	3.38
40 ℃	พีอี (กิโลวัตต์)	8.69	8.53	8.13	7.62	7.02	6.37	5.67	4.94	4.22	3.51	2.85
50 ℃	คิว (กิโลวัตต์)	30.92	28.11	23.05	18.67	14.91	11.72	9.04	6.82	4.99	3.51	2.32
50 ℃	พีอี (กิโลวัตต์)	10.04	9.76	9.12	8.39	7.61	6.78	5.93	5.08	4.25	3.46	2.73

BTF4TCS-8.3Z — R404A / R507A

พารามิเตอร์	การ	-5	-10	-15	-20	-25	-30	-35	-40	-45
30 ℃	คิว (kW)	33.12	27.04	21.81	17.36	13.61	10.46	7.84	5.68	3.89
30 ℃	พีอี (กิโลวัตต์)	8.34	7.85	7.25	6.58	5.87	5.12	4.38	3.67	3.02
40 ℃	คิว (กิโลวัตต์)	27.86	22.57	18.04	14.21	10.99	8.32	6.12	4.33	2.89
40 ℃	พีอี (กิโลวัตต์)	9.62	8.86	8.02	7.14	6.23	5.33	4.47	3.66	2.93
50 ℃	คิว (กิโลวัตต์)		18.14	14.34	11.13	8.45	6.26	4.46	3.06
50 ℃	พีอี (กิโลวัตต์)		9.73	8.67	7.58	6.51	5.47	4.49	3.60

BTF4TCS-12.3G — R404A / R507A

ควบแน่น	พารามิเตอร์ การ	7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	คิว (กิโลวัตต์)	53.43	48.80	40.49	33.31	27.14	21.89	17.44	13.71	10.59	7.99	5.83
30 ℃	พีอี (กิโลวัตต์)	8.68	8.65	8.48	8.14	7.68	7.11	6.46	5.76	5.04	4.31	3.62
40 ℃	คิว (kW)	45.45	41.44	34.23	28.00	22.65	18.11	14.28	11.07	8.42	6.24	4.46
40 ℃	พีอี (กิโลวัตต์)	10.61	10.42	9.94	9.32	8.61	7.81	6.97	6.10	5.23	4.39	3.60
50 ℃	คิว (kW)	37.29	33.95	27.90	22.68	18.19	14.39	11.19	8.54	6.37	4.61	3.19
50 ℃	พีอี (กิโลวัตต์)	12.33	11.99	11.22	10.35	9.40	8.40	7.38	6.36	5.37	4.43	3.58

BTF4PCS-10.3Z — R404A / R507A

ควบแน่น	พารามิเตอร์	-5	-10	-15	-20	-25	-30	-35	-40	-45
30 ℃	คิว (กิโลวัตต์)	38.24	31.09	24.96	19.76	15.38	11.71	8.68	6.18	4.12
30 ℃	พีอี (กิโลวัตต์)	9.38	8.82	8.14	7.37	6.54	5.68	4.81	3.97	3.18
40 ℃	คิว (kW)	32.04	25.82	20.50	16.01	12.25	9.15	6.61	4.56	2.90
40 ℃	พีอี (กิโลวัตต์)	10.76	9.88	8.92	7.89	6.84	5.78	4.76	3.79	2.90
50 ℃	คิว (kW)		20.50	16.05	12.31	9.21	6.68	4.64	3.04
50 ℃	พีอี (กิโลวัตต์)		10.66	9.43	8.17	6.92	5.69	4.52	3.45

BTF4PCS-15.3G — R404A / R507A

การควบแน่น	พารามิเตอร์	7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	คิว (kW)	61.92	56.47	46.69	38.25	31.01	24.83	19.61	15.22	11.56	8.52	5.99
30 ℃	พีอี (กิโลวัตต์)	10.03	10.00	9.77	9.36	8.79	8.11	7.33	6.49	5.62	4.75	3.91
40 ℃	คิว (kW)	52.45	47.74	39.26	31.93	25.66	20.32	15.83	12.09	8.99	6.45	4.37
40 ℃	พีอี (กิโลวัตต์)	12.20	11.98	11.38	10.64	9.78	8.82	7.80	6.76	5.71	4.70	3.75
50 ℃	คิว (kW)	42.80	38.86	31.76	25.63	20.37	15.92	12.19	9.11	6.59	4.56	2.93
50 ℃	พีอี (กิโลวัตต์)	14.10	13.68	12.75	11.70	10.56	9.35	8.13	6.90	5.70	4.57	3.54

BTF4NCS-12.3Z — R404A / R507A

การ	ควบแน่น	-5	-10	-15	-20	-25	-30	-35	-40	-45
30 ℃	คิว (kW)	44.96	36.69	29.61	23.58	18.50	14.25	10.71	7.79	5.36
30 ℃	พีอี (กิโลวัตต์)	11.18	10.57	9.81	8.94	8.00	7.01	6.01	5.04	4.12
40 ℃	คิว (kW)	38.00	30.78	24.61	19.39	15.00	11.36	8.37	5.94	3.96
40 ℃	พีอี (กิโลวัตต์)	12.94	11.97	10.88	9.71	8.49	7.27	6.07	4.92	3.87
50 ℃	คิว (kW)		24.65	19.47	15.10	11.47	8.48	6.06	4.13
50 ℃	พีอี (กิโลวัตต์)		12.97	11.57	10.12	8.66	7.22	5.83	4.54

BTF4NCS-20.3G — R404A / R507A

พารามิเตอร์	การควบแน่น	7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	คิว (kW)	72.67	66.35	55.00	45.20	36.80	29.63	23.56	18.47	14.21	10.66	7.71
30 ℃	พีอี (กิโลวัตต์)	11.72	11.70	11.47	11.02	10.40	9.64	8.78	7.85	6.89	5.93	5.01
40 ℃	คิว (kW)	61.84	56.37	46.52	38.01	30.72	24.51	19.29	14.92	11.31	8.33	5.89
40 ℃	พีอี (กิโลวัตต์)	14.33	14.09	13.44	12.62	11.66	10.60	9.47	8.32	7.17	6.06	5.03
50 ℃	คิว (kW)	50.75	46.18	37.93	30.79	24.67	19.48	15.13	11.52	8.56	6.16	4.23
50 ℃	พีอี (กิโลวัตต์)	16.67	16.22	15.19	14.02	12.75	11.42	10.05	8.70	7.39	6.16	5.05

เฟรม M4 ได้รับการจัดทำแคตตาล็อกสำหรับ เครื่องทำความเย็นเชิงพาณิชย์ หน่วยห้องเย็นขนาดเล็ก และโซ่ความเย็นสำหรับเภสัชกรรม และการอนุมัติประเภท CCS จะเพิ่มหน้าที่ทางทะเลสำหรับรุ่นเดียวกันทั้งแปดรุ่น

เครื่องทำความเย็นทางทะเลและเรือประมง เครื่องทำความเย็นบนดาดฟ้า พืชเก็บรักษาปลาและแช่แข็ง และห้องจัดเตรียมเรือ ใบรับรองนี้ออกโดยเทียบกับ *กฎสำหรับการก่อสร้างเรือประมงที่ทำจากเหล็กในทะเล (2021)* ของ CCS ดังนั้นการสนทนาของผู้สำรวจจึงเกี่ยวกับการติดตั้ง ไม่ใช่เกี่ยวกับว่าคอมเพรสเซอร์จะยอมรับได้หรือไม่

ห้องเย็นขนาดเล็กและการแช่แข็งแบบระเบิด รุ่น Z ทำหน้าที่ด้านต่ำ: −25 ถึง −40 °C ระเหยเพื่อแช่แข็งแบบคงค้าง เครื่องทำความเย็นแบบระเบิด และโรงผลิตน้ำแข็ง โดยที่ขั้นตอนการขนถ่าย 50 %/100 % จะตรงกับห้องที่มีร้านค้าหลายร้านในขณะที่โหลดโหลดลง

เครื่องทำความเย็นเชิงพาณิชย์. ชั้นวางส่วนกลางของซุปเปอร์มาร์เก็ต การทำความเย็นในการแปรรูปอาหาร การจัดเลี้ยงและการแช่เย็นเพื่อกระจายสินค้า โดยรุ่น G ใช้อุณหภูมิเป็นบวกที่ลิฟต์ระเหยสูง

ห่วงโซ่ความเย็นทางเภสัชกรรมและห้องปฏิบัติการ แค็ตตาล็อกตั้งชื่อห่วงโซ่ความเย็นทางเภสัชกรรมอย่างชัดเจนสำหรับเฟรมนี้ การชาร์จ 2.6 ลิตร หัวเสียงรบกวนต่ำ และสตาร์ทแบบม้วนชิ้นส่วนเหมาะกับห้องโรงงานขนาดกะทัดรัดและทางเลื่อน

คอมเพรสเซอร์ลูกสูบกึ่งสุญญากาศ T-Series L4 มี ใบรับรองการอนุมัติประเภท China Classification Society (CCS) ซึ่งเป็นการยืนยันอย่างเป็นทางการของอุตสาหกรรมทางทะเลว่าผู้ผลิตสามารถผลิตผลิตภัณฑ์ที่ได้รับการรับรองตามกฎประเภทที่เกี่ยวข้อง และประเภทนั้นผ่านการทดสอบที่ได้รับอนุมัติแล้ว

รายละเอียดใบรับรอง (จากใบรับรองหมายเลข ZG24PTB00058_01):

รายละเอียด	สินค้า
ประเภทใบรับรอง	ใบรับรองการอนุมัติประเภท (型式认可证书)
ใบรับรองเลขที่	ZG24PTB00058_01
ผู้ผลิต	Zhejiang Brilliant Refrigeration Equipment Co., Ltd. (浙江博莱特制冷设备有限公司), เทศมณฑลซินชาง, มณฑลเจ้อเจียง
ผลิตภัณฑ์	คอมเพรสเซอร์ทำความเย็น (คูลลิ่งคอมเพรสเซอร์) รหัสสินค้า M0001
มีไว้สำหรับ	เรือประมงในประเทศ/เรือประมงเดินทะเล
มาตรฐานที่ได้รับอนุมัติ	1. กฎ CCS สำหรับการก่อสร้างเรือประมงประเภทเหล็กเดินทะเล (2021) และการแก้ไข ส่วนที่ 5 บทที่ 2 · 2. กฎทางเทคนิคสำหรับการตรวจสอบตามกฎหมายของเรือประมงเดินทะเล (2019) บทที่ 7 บทที่ 2 · 3. กฎทางเทคนิคสำหรับการตรวจสอบตามกฎหมายของเรือประมงเดินทะเลภายในประเทศ (2019) บทที่ 7 บทที่ 2
ผู้มีอำนาจออก	CCS สาขาเจ้อเจียง (中中船级社浙江分社)
วันที่ออก	29 ตุลาคม 2024
ใช้ได้ถึงวันที่	28 ตุลาคม 2029
ภาพวาดที่ได้รับอนุมัติเลขที่	ZG24PPP20185
รายงานผลการทดสอบการอนุมัติ	XSBC-CCS-2024001 (10-09-2024, ห้องปฏิบัติการของผู้ผลิต); FXP20240565 / 0566 / 0567 / 0568 / 0570 (11-09-2024, สถาบันตรวจสอบคุณภาพผลิตภัณฑ์และอาหารแห่งหนิงโป / สถาบันตรวจสอบเส้นใยหนิงโป)
รุ่น M4 อยู่ในขอบเขต	BTF4VCS-6.3ZE、BTF4TCS-8.3ZE、BTF4PCS-10.3ZE、BTF4NCS-12.3ZE、BTF4VCS-10.3GE、BTF4TCS-12.3GE、BTF4PCS-15.3GE、BTF4NCS-20.3GE

การอนุมัติมีความหมายต่อผู้ซื้ออย่างไร หลังจากอนุมัติประเภทแล้ว ทุกหน่วยการผลิตจะได้รับการตรวจสอบโดยผู้สำรวจ CCS ตามแผนการตรวจสอบผลิตภัณฑ์ที่ได้รับอนุมัติ ในการตรวจสอบที่น่าพอใจ สมาคมจะออกใบรับรองผลิตภัณฑ์ทางทะเลสำหรับเครื่องจักรแต่ละเครื่อง ใบรับรองยังบันทึกประกาศปลอดแร่ใยหินของโรงงาน (ตรวจสอบโดยสมาคม) และกำหนดเงื่อนไขการบำรุงรักษา: การเปลี่ยนแปลงการออกแบบ วัสดุ หรือการผลิตที่ส่งผลต่อคุณลักษณะหลักจะต้องได้รับการอนุมัติอีกครั้ง ระบบการจัดการคุณภาพโรงงานจะต้องมีประสิทธิผลและสม่ำเสมอ และสมาคมอาจดำเนินการตรวจสอบกระบวนการผลิตโดยไม่แจ้งให้ทราบล่วงหน้า โดยมีการตรวจสอบเป็นระยะทุกปีภายใน 3 เดือนก่อนและหลังวันครบรอบการหมดอายุ

หมายเหตุขอบเขต ผลิตภัณฑ์ที่ได้รับการอนุมัติคือคอมเพรสเซอร์ทำความเย็นนั่นเอง - เครื่องระเหย คอนเดนเซอร์ และกล่องควบคุมไม่เป็นส่วนหนึ่งของการอนุมัติ สำเนาใบรับรองจะมีผลใช้ได้เฉพาะโดยมีตราประทับของ Society เท่านั้น และใบรับรองกระดาษและอิเล็กทรอนิกส์เป็นเอกสารฉบับเดียวและต้องใช้ร่วมกัน

สำหรับโครงการเรือ ให้ระบุหมายเลขใบรับรองและรุ่นเป้าหมายเมื่อขอใบรับรองผลิตภัณฑ์ทางทะเล ทีมงานของเราสนับสนุนขั้นตอนการตรวจสอบ CCS Surveyor ที่โรงงาน

ก่อน:
